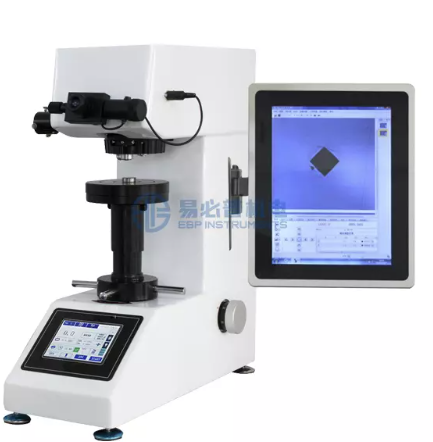

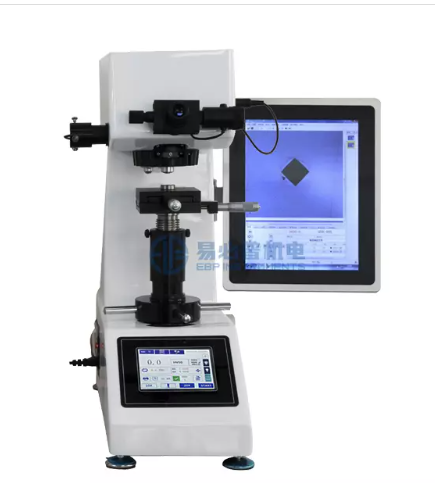

Máy đo độ cứng Vickers kỹ thuật số lấy nét tự động macro
Model: eVIck-5 / 10 / 30 / 50CSY
Hãng: EBP
Xuất xứ: Trung Quốc
Thông số kỹ thuật:
1) Thang đo lực và độ cứng:
|
Model |
Thang đo lực/độ cứng thử nghiệm |
|
eVIck-5CSY |
0,3kg(2,94N),0,5kg(4,9N),1kg(9,8N), 2kg(19,6N), 3kg(29,4N), 5kg (49N) HV0.3, HV0.5, HV1, HV2, HV3, HV5 |
|
eVIck-10CSY |
0,3kg(2,94N),0,5kg(4,9N),1kg(9,8N), 3kg(29,4N),5kg(49N),10kg(98N) HV0.3, HV0.5, HV1, HV3, HV5, HV10 |
|
eVIck-30CSY |
1kg(9.8N),3kg(29.4N),5kg(49N),10kg(98N),20kg(196N), 30kg(294N) HV1, HV3, HV5, HV10, HV20, HV30 |
|
eVIck-50CSY |
1kg (9,8N), 5kg (49N), 10kg (98N), 20kg (196N), 30kg (294N), 50kg (490N) HV1, HV5, HV10, HV20, HV30, HV50 |
2) Thang đo độ cứng chuyển đổi
|
Thang chuyển đổi độ cứng |
HRA, HRB, HRC, HRD, HK, HBS, H15N, H30N, H45N, H15T, H30T, H45T |
3) Thông số kỹ thuật:
|
Quy trình thử nghiệm |
Hoàn toàn tự động: Tự động lấy nét - Tự động nạp phim - Giữ ảnh - Tháo phim - Tự động đo - Tự động hiển thị giá trị độ cứng (tự động chuyển đổi giá trị độ cứng sang dạng quy đổi) |
|
Hệ thống phần mềm HV |

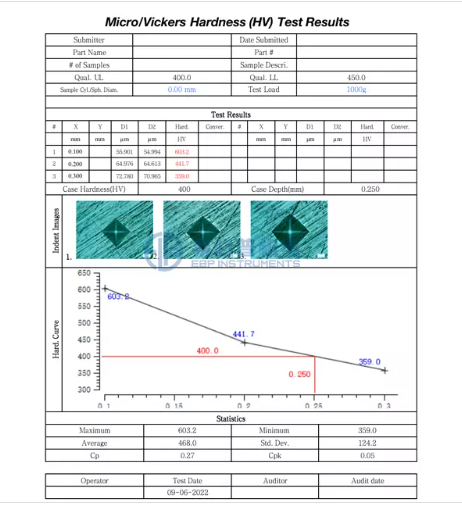

Camera 5 megapixel; ống nối camera và bộ chuyển đổi; phần mềm đo và phân tích hình ảnh vết lõm HV/HK chuyên nghiệp, hỗ trợ chế độ đo tự động và chế độ đo thủ công, tự động tạo báo cáo thử nghiệm ở định dạng Word/Excel. |
|
Tốc độ tải |
≤50μm/giây |
|
Màn hình |
Màn hình cảm ứng màu phía trước 5,5 inch + màn hình cảm ứng màu bên hông 12,1 inch |
|
Đơn vị đo tối thiểu |
0,125μm, 0,0625μm |
|
Đầu dò |
Đầu đo độ cứng hình chóp chữ nhật tiêu chuẩn (136º±0,5º) |
|
Phạm vi giá trị độ cứng |
5-3000HV, 8-4500HK |
|
Hiển thị dữ liệu |
Màn hình cảm ứng màu |
|
Độ phóng đại tổng thể |
Độ phóng đại: 100X (Để quan sát), 200X (Để đo lường) 400X (có thể mua thêm) |
|
Phương thức tải |
Tự động (Xếp hàng, giữ tải và dỡ hàng) |
|
Thời gian lưu trú |
1-99 giây (mỗi bước là 1 giây) |
|
Chiều cao tối đa |
180mm (Nếu làm việc với bàn XY: 160mm) |
|
Độ sâu cổ họng |
135mm |
|
Nguồn sáng |
Nguồn sáng lạnh LED |
|
Nguồn điện |
220V ± 5%, 50/60 Hz (có sẵn phiên bản 110V) |
|
Bàn thử nghiệm XY (mua thêm không bắt buộc) |
Kích thước: 100×100 mm, Phạm vi di chuyển tối đa: 25×25mm, Tỷ lệ phân giải chuyển động: 0,01mm |
|
Kích thước và trọng lượng tịnh của dụng cụ |
600*220*700mm; 55kg |
|
Tiêu chuẩn đã thực thi |
GB/T4340, ASTM E384 & E92, EN-ISO 6507-2, JIS B-7734 |
|
Phụ kiện tiêu chuẩn |
1 cái: Thị kính điện tử 10X; Thấu kính vật kính 10X và 20X; Đầu đo độ cứng Vickers; Thước thủy; Bàn thử nghiệm cỡ lớn/trung bình/hình chữ V; Phần mềm đo độ cứng HV; Camera; Dây nguồn; Vỏ chống bụi; Sách hướng dẫn sử dụng; Bảng quy đổi độ cứng; Giấy chứng nhận chất lượng; Thẻ bảo hành; Hộp đựng phụ kiện 2 miếng: Khối tiêu chuẩn độ cứng 4 chi tiết: vít điều chỉnh ngang |
|
Phụ kiện mua thêm tùy chọn |
Ống kính vật kính 40X, Khối đo độ cứng, Thiết bị phân tích cấu trúc kim loại; Đầu đo độ cứng Knoop; Ngòi nổ, Đầu đo độ cứng kim cương Vickers |
