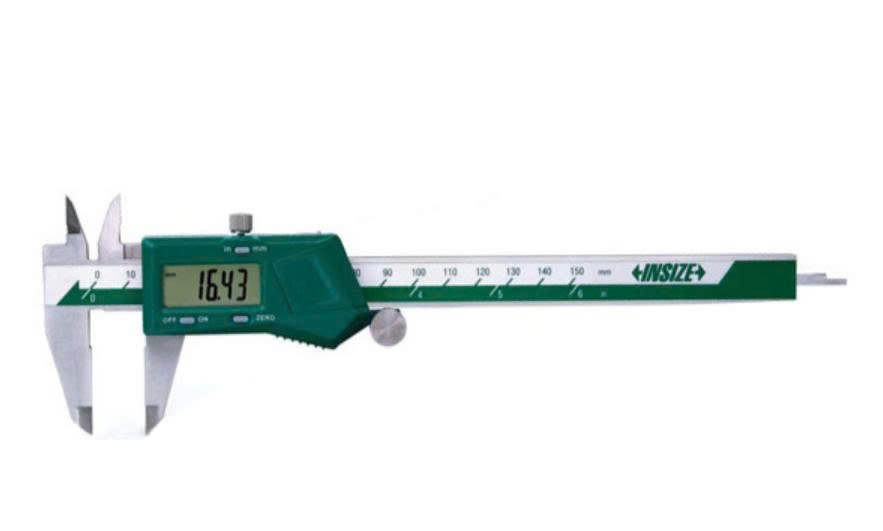

Thông Số Kỹ Thuật của Thước cặp điện tử INSIZE 1102-200
| Hãng sản xuất | Insize |
| Công nghệ | Áo |
| Phạm vi | 0-200mm/0-8 “ |
| Độ phân giải | 0.01mm, 0.0005″, 1/128″ |
| Cấp chính xác | ±0.03mm |
Công dụng của thước cặp điện tử 1102-200
Dùng để đo các kích thước ngoài, kích thước lỗ, đo độ sâu.
a/ Đo kích thước ngoài
– Nới lỏng vít kẹp chặt, di chuyển mỏ cặp đo kích thước ngoài trên hàm di động theo kích thước lớn hơn kích thưóc của chi tiết cần đo.
– Áp mỏ cặp hàm cố định vào mặt chuẩn chi tiết cần đo, sau đó di chuyển hàm di động cho đến khi mỏ cặp đo kích thước ngoài hàm di động chạm vào mặt chi tiết cần đo (Đảm bảo sự tiếp xúc của hàm cặp sao cho vuông góc với kích thước cần đo).
– Siết chặt vít kẹp lấy thước ra khỏi chi tiết và đọc kích thước.
b/ Đo kích thước lỗ
– Nới lỏng vít kẹp chặt, di chuyển mỏ cặp đo kích thước lỗ trên hàm di động theo kích thước nhỏ hơn kích thưóc lỗ của chi tiết cần đo.
– Áp mỏ cặp hàm cố định vào mặt chuẩn chi tiết cần đo, sau đó di chuyển hàm di động cho đến khi mỏ cặp đo kích thước lỗ hàm di động chạm vào mặt chi tiết cần đo (Đảm bảo sự tiếp xúc của hàm cặp sao cho vuông góc với kích thước cần đo).
– Siết chặt vít kẹp lấy thước ra khỏi chi tiết và đọc kích thước.
