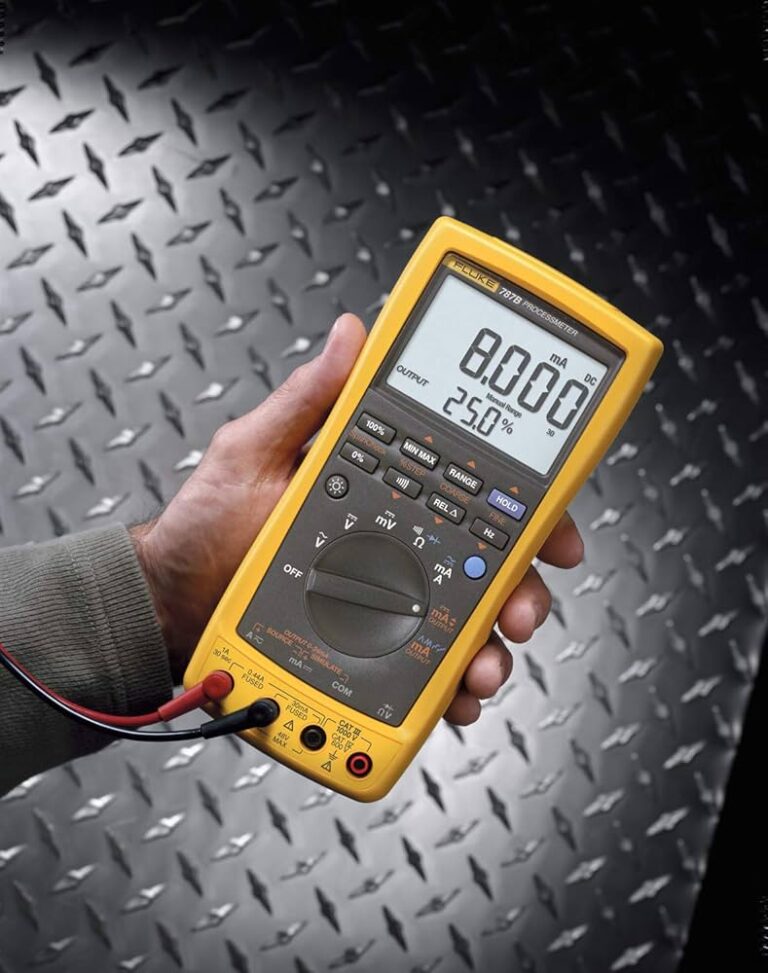

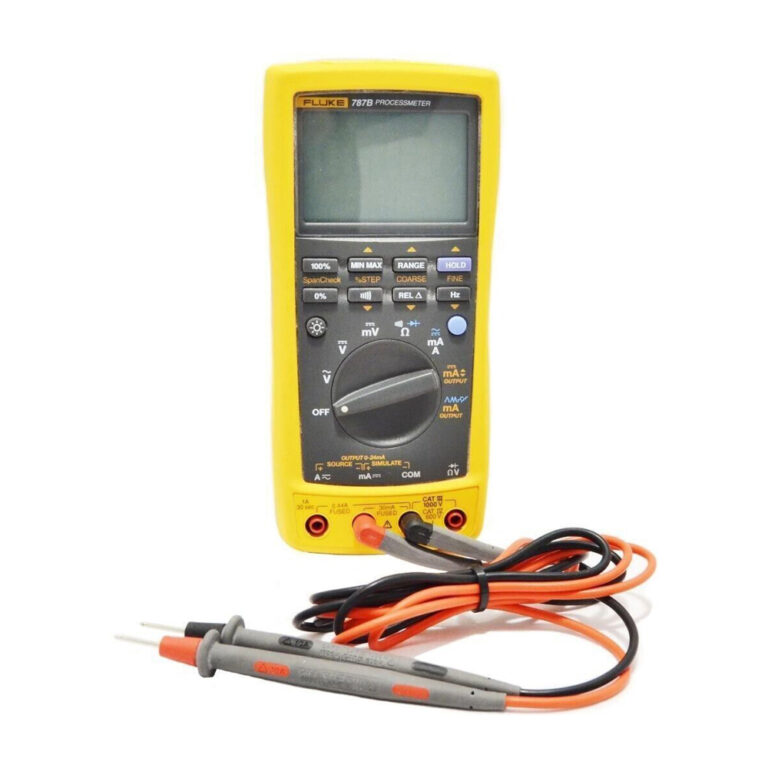

Thiết bị hiệu chuẩn vòng lặp FLUKE 787B
Xuất xứ: Mỹ
Hãng: Fluke
Model: FLUKE 787B
Đặc điểm:
- Tạo nguồn và đo lường dòng điện một chiều 20 mA.
- Hiển thị đồng thời giá trị mA và phần trăm của thang đo.
- Đoạn vạn năng kỹ thuật số được chế tạo để tuân thủ tiêu chuẩn IEC 61010 CAT III 1000V và CAT IV 600V.
- Đồng hồ DMM có khả năng đo chính xác đến 1000 V và 440 mA.
- Được thiết kế để đo tần số lên tới 20 kHz.
- Có các chế độ đo: Tối thiểu, Tối đa, Trung bình, Giữ và Tương đối.
- Chức năng kiểm tra đi-ốt và âm báo khi thông mạch.
- Cung cấp tùy chọn điều chỉnh bước (100%, 25%, thô, tinh) cùng với thay đổi bước và độ dốc tự động.
- Pin có thể được tiếp cận từ bên ngoài để thuận tiện cho việc thay thế.
- Thiết bị hiệu chuẩn vòng lặp Fluke 787B được ứng dụng rộng rãi trong các lĩnh vực như nhà máy, công nghiệp, nhà thầu cơ điện, nhà máy nhiệt điện, thủy điện, nhà máy lọc dầu.
Thông số kỹ thuật:
| Chức năng đo | Phạm vi và độ phân giải | Độ chính xác tốt nhất (% số đọc + LSD) | |
| V dc | 400,0 mV, 4,000 V, 40,00 V, 400,0 V, 1000 V | 0,1% + 1 | |
| V ac (hiệu dụng thực- true rms) | 400,0 mV, 4,000 V, 40,00 V, 400,0 V, 1000 V | 0,7% + 2 | |
| mA dc | 30,000 mA | 0,05 % + 2 | |
| A dc | 1,000 A (0,440 A liên tục) | 0,2% + 2 | |
| A ac | 1,000 A (0,440 A liên tục) | 1% + 2 | |
| Điện trở | 400,0 Ôm, 4,000 k, 40,00 k, 400,0 k, 4,0 M, 40 M | 0,2% + 1 | |
| Tần số (0,5 Hz đến 20 kHz) | 199,99 Hz, 1999,9 Hz và 19,999 kHz | 0,005 % + 1 | |
| Kiểm tra đi-ốt | 2,000 V (thể hiện độ sụt áp đi-ốt) | 2% + 1 | |
| Đo thông mạch | Kêu bíp đối với điện trở xấp xỉ < 100 ôm | ||
| Chức năng đầu ra | Phạm vi và độ phân giải | Khả năng truyền dẫn | Độ chính xác (% nhịp) |
| Đầu ra dòng điện DC (Hoạt động pin bên trong) | 0,000 đến 20,000 mA hoặc 4,000 đến 20,000 mA, (có thể chọn khi bật nguồn) Ngoài phạm vi đến 24,000 mA | Tuân thủ 24 V hoặc, 1.200 ôm, @ 20 mA | 0,05% |
| Mô phỏng dòng điện DC ( Bộ cấp điện ngoài 15 V đến 48 V) | 0,000 đến 20,000 mA hoặc 4,000 đến 20,000 mA, (có thể chọn khi bật nguồn) Ngoài phạm vi đến 24,000 mA | 1000 ôm, @ 20 mA | 0,05% |
| Chế độ điều chỉnh dòng điện | Thủ công: Bước Thô, Tinh, 25% và 100% | ||
| Tự động: Độ biến đổi dốc chậm, Độ biến đổi dốc nhanh, độ biến đổi theo bước 25% | |||
| Dải nhiệt độ 18 °C đến 28 °C, cho một năm sau khi hiệu chuẩn | |||
Thông số kỹ thuật chung Thiết bị hiệu chuẩn vòng lặp FLUKE 787B |
|||
| Điện áp tối đa giữa giắc cắm bất kỳ và dây nối đất | 1000 V RMS | ||
| Nhiệt độ bảo quản | -40 °C đến 60 °C | ||
| Nhiệt độ vận hành | -20 °C đến 55 °C | ||
| Hệ số nhiệt độ | 0,05 x (độ chính xác quy định) trên °C đối với nhiệt độ < 18 °C hoặc > 28 °C | ||
| Độ ẩm tương đối | 95% lên đến 30 °C; 75% lên đến 40 °C; 45% lên đến 50 °C; 35% lên đến 55 °C | ||
| Độ rung | Ngẫu nhiên 2 g, 5-500 Hz | ||
| Va đập | Chịu va rơi đập ở độ cao 1 m | ||
| An toàn | IEC61010-1, Mức độ ô nhiễm 2/IEC61010-2-033, CAT IV 600 V/CAT III 1000 V | ||
| Kích thước (CxRxD) | 50 x 100 x 203 mm (1,97 x 3,94 x 8,00 in) | ||
| Khối lượng | 600 g (1,3 lbs) | ||
| Pin | Bốn pin kiềm loại AA | ||
| Tuổi thọ pin | 140 giờ điển hình (đo), 10 giờ điển hình (dẫn nguồn 12 mA) | ||
