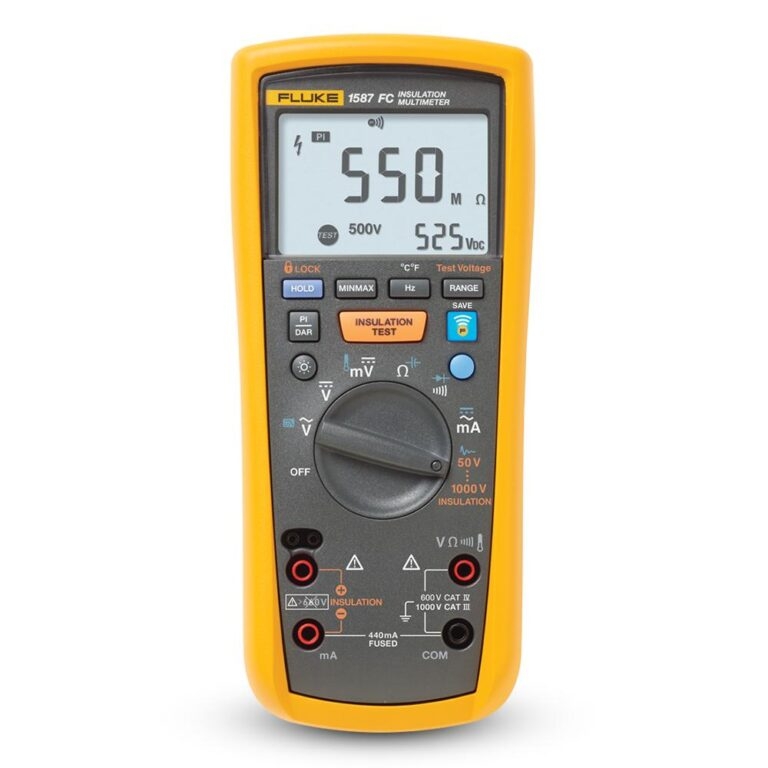

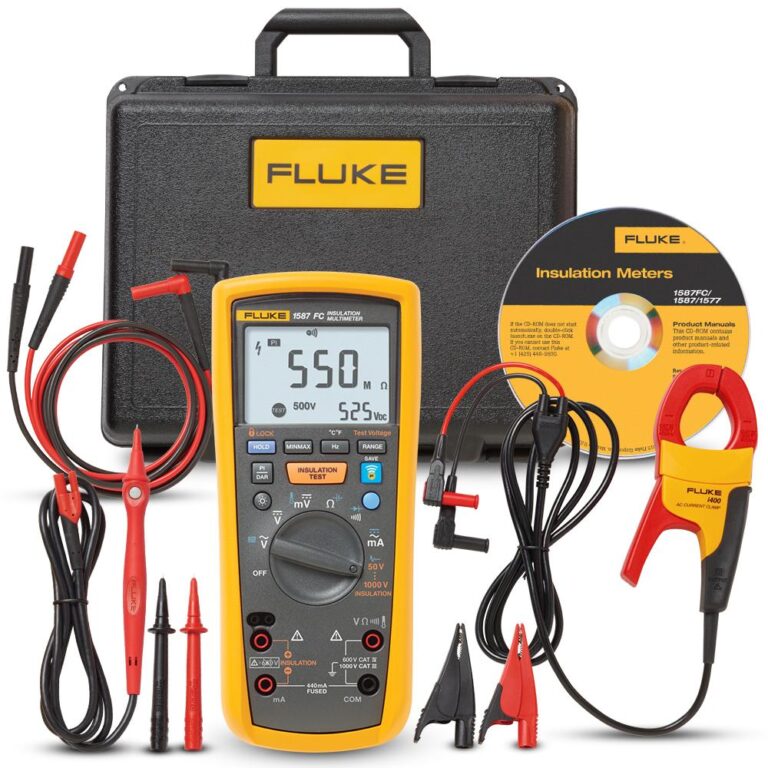

Thiết bị đo vạn năng, điện trở cách điện Fluke 1587 FC

Thiết bị đo vạn năng, điện trở cách điện Fluke 1587 FC

Xuất xứ: Mỹ

Hãng: Fluke

Model: 1587 FC

Đặc điểm:

Thiết bị đo vạn năng, điện trở cách điện Fluke 1587 FC không chỉ nổi bật với các tính năng đo điện đa dạng và độ chính xác cao mà còn sở hữu nhiều ưu điểm trong thiết kế và tính năng làm việc, bao gồm:

• Thiết kế gọn nhẹ và bền bỉ: Màn hình hiển thị lớn kèm đèn nền giúp người dùng dễ dàng mang theo và sử dụng ở bất kỳ đâu, đặc biệt trong môi trường làm việc thiếu sáng.
• Hỗ trợ Fluke Connect: Tích hợp ứng dụng Fluke Connect® Measurements (có thể tải miễn phí trên smartphone), cho phép thực hiện đo lường và kiểm tra từ xa, nâng cao an toàn khi làm việc.
• Chia sẻ kết quả dễ dàng: Kết quả đo có thể được xem và chia sẻ nhanh chóng qua smartphone hoặc đám mây, giúp công việc trở nên hiệu quả và mượt mà hơn.
• Lưu và so sánh kết quả đo: Người dùng có thể lưu trữ và so sánh các kết quả đo theo thời gian trên thiết bị không dây để nhanh chóng tìm ra nguyên nhân sự cố.
• Thử nghiệm tỷ lệ theo thời gian PI/DAR với TrendIt™: Giúp nhận diện nhanh chóng các vấn đề về độ ẩm và cách điện bị nhiễm bẩn.
• Bộ nhớ Fluke Connect: Lưu trữ các phép đo trực tiếp vào điện thoại hoặc đám mây, giảm thiểu lỗi và cung cấp dữ liệu cho việc theo dõi lịch sử.
• Bù nhiệt độ tự động: Đảm bảo thiết lập đường cơ sở chính xác và so sánh lịch sử có liên quan.
• Phát hiện mạch điện trực tiếp: Ngăn chặn kiểm tra cách điện khi phát hiện điện áp > 30 V, đảm bảo an toàn.
• Bộ lọc thông thấp VFD: Đảm bảo độ chính xác cho các phép đo truyền động động cơ tần số thay đổi.

Thông số kỹ thuật:

• Đo điện áp AC
  • Dải đo: 600.0 mV, 6.000 V, 60.00 V, 600.0 V, 1000 V
  • Độ phân giải: 0.1 mV, 0.001 V, 0.01 V, 0.1 V, 1 V
  • Độ chính xác (50 Hz đến 60 Hz): ±(1% + 3) đối với 600.0 mV, 6.000 V, 60.00 V, 600.0 V; ±(2% + 3) đối với 1000 V
  • Độ chính xác (60 Hz đến 5000 Hz): ±(2% + 3) đối với 600.0 mV, 6.000 V, 60.00 V, 600.0 V, 1000 V
• Bộ lọc thông thấp
  • Dải đo: 600.0 mV, 6.000 V, 60.00 V, 600.0 V, 1000 V
  • Độ phân giải: 0.1 mV, 0.001 V, 0.01 V, 0.1 V, 1 V
  • Độ chính xác (50 Hz đến 60 Hz): ±(1% + 3) đối với 600.0 mV, 6.000 V, 60.00 V, 600.0 V; ±(2% + 3) đối với 1000 V
  • Độ chính xác (60 Hz đến 400 Hz): +(2% + 3), -(6% – 3)
• Đo điện áp DC
  • Dải đo: 6.000 V, 60.00 V, 600.0 V, 1000 V
  • Độ phân giải: 0.001 V, 0.01 V, 0.1 V, 1 V
  • Độ chính xác: ±(0.09% + 2)
• Đo điện áp miliVolt DC
  • Dải đo: 600.0 mV
  • Độ phân giải: 0.1 mV
  • Độ chính xác: ±(0.1% + 1)
• Đo dòng điện AC/DC
  • AC (45 Hz đến 1000 Hz):
    • Dải đo: 60 mA, 400 mA
    • Độ phân giải: 0.01 mA, 0.1 mA
    • Độ chính xác: ±(1.5% + 2)¹
    • Điện áp tải: 2 mV/mA
  • DC:
    • Dải đo: 60 mA, 400 mA
    • Độ phân giải: 0.01 mA, 0.1 mA
    • Độ chính xác: ±(0.2% + 2)
    • Điện áp tải: 2 mV/mA
  • Bảo vệ quá tải: 600 mA trong tối đa 2 phút
  • Bảo vệ cầu chì cho đầu vào mA: 0.44 mA, 1000 V, IR 10 kA
• Đo điện trở
  • Dải đo: 600.0 Ω, 6.000 kΩ, 60.00 kΩ, 600.0 kΩ, 6.000 MΩ, 50.0 MΩ²
  • Độ phân giải: 0.1 Ω, 0.001 kΩ, 0.01 kΩ, 0.1 kΩ, 0.001 MΩ, 0.01 MΩ
  • Độ chính xác: ±(0.9% + 2) đối với 600.0 Ω đến 6.000 MΩ; ±(1.5% + 3) đối với 50.0 MΩ²
  • Bảo vệ quá tải: 1000 V rms hoặc dc
• Kiểm tra diode
  • Chỉ báo kiểm tra diode: Hiển thị điện áp giảm: 0.6 V tại dòng điện kiểm tra danh nghĩa 1.0 mA
  • Độ chính xác: ±(2% + 3)
• Kiểm tra độ liên tục
  • Chỉ báo độ liên tục: Âm báo liên tục cho điện trở kiểm tra dưới 25 Ω và tắt trên 100 Ω
  • Điện áp mạch hở: <8.0 V
  • Dòng điện ngắn mạch: 1.0 mA điển hình
  • Bảo vệ quá tải: 1000 V rms
  • Thời gian đáp ứng: >1 m sec
• Đo tần số
  • Dải đo: 99.99 Hz, 999.9 Hz, 9.999 kHz, 99.99 kHz
  • Độ phân giải: 0.01 Hz, 0.1 Hz, 0.001 kHz, 0.01 kHz
  • Độ chính xác: ±(0.1% + 1)
• Đo điện dung
  • Dải đo: 1000 nF, 10.00 μF, 100.0 μF, 9999 μF
  • Độ phân giải: 1 nF, 0.01 μF, 0.1 μF, 1 μF
  • Độ chính xác: ±(1.2% + 2) đối với 1000 nF và 10.00 μF; ±(1.2% ±90 counts) đối với 100.0 μF và 9999 μF
• Đo nhiệt độ
  • Dải đo: -40 °C đến 537 °C, -40 °F đến 998 °F
  • Độ phân giải: 0.1 °C, 0.1 °F
  • Độ chính xác: ±(1% + 10 counts) đối với °C; ±(1% + 18 counts) đối với °F

Thông số cách điện 1587 FC

• Dải đo: 0.01 MΩ đến 2 GΩ
• Điện áp thử nghiệm: 50, 100, 250, 500, 1000 V
• Độ chính xác điện áp thử nghiệm: +20%, -0%
• Dòng ngắn mạch thử nghiệm: 1 mA danh nghĩa
• Xả tự động: Thời gian xả <0.5 giây cho C = 1 μF hoặc ít hơn
• Phát hiện mạch điện sống: Ngăn chặn thử nghiệm nếu điện áp đầu cuối >30 V trước khi khởi tạo thử nghiệm
• Tải điện dung tối đa: Có thể hoạt động với tải lên đến 1 μF

Thông số chung Thiết bị đo vạn năng, điện trở cách điện Fluke 1587 FC

• Điện áp tối đa áp dụng cho bất kỳ đầu cuối và điểm chung nào: 1000 V
• Nhiệt độ lưu trữ: -40 °C đến 60 °C (-40 °F đến 140 °F)
• Nhiệt độ hoạt động: -20 °C đến 55 °C (-4 °F đến 131 °F)
• Hệ số nhiệt độ: 0.05 x (độ chính xác quy định) mỗi °C cho nhiệt độ <18 °C hoặc >28 °C (<64 °F hoặc >82 °F)
• Độ ẩm tương đối:
  • Không ngưng tụ
  • 0% đến 95% @ 10 °C đến 30 °C (50 °F đến 86 °F)
  • 0% đến 75% @ 30 °C đến 40 °C (86 °F đến 104 °F)
  • 0% đến 40% @ 40 °C đến 55 °C (104 °F đến 131 °F)
• Rung động: Ngẫu nhiên, 2 g, 5-500 Hz theo MIL-PRF-28800F, công cụ Class 2
• Truyền thông tần số vô tuyến: Dải tần ISM 2.4 GHz
• Chứng nhận tần số vô tuyến: FCC: T68-FBLE, IC: 6627A-FBLE
• Khả năng tương thích điện từ
  • Quốc tế: IEC 61326-1: Môi trường điện từ di động; IEC 61326-2-2 CISPR 11: Nhóm 1, Class A
    • Nhóm 1: Thiết bị đã tạo ra và/hoặc sử dụng năng lượng tần số vô tuyến được ghép nối có chủ ý để phục vụ chức năng nội tại của thiết bị.
    • Class A: Thiết bị phù hợp để sử dụng ở tất cả các cơ sở trừ gia đình và các cơ sở được kết nối trực tiếp với mạng cấp điện áp thấp cung cấp cho các tòa nhà được sử dụng cho mục đích gia đình. Có thể có những khó khăn tiềm ẩn trong việc đảm bảo khả năng tương thích điện từ ở các môi trường khác do nhiễu dẫn và phát xạ.
    • Phát thải vượt quá các mức yêu cầu của CISPR 11 có thể xảy ra khi thiết bị được kết nối với đối tượng thử nghiệm. Thiết bị có thể không đáp ứng các yêu cầu miễn dịch của tiêu chuẩn này khi các dây dẫn thử nghiệm và/hoặc đầu dò thử nghiệm được kết nối.
  • Hàn Quốc (KCC): Thiết bị Class A (Thiết bị Phát thanh & Truyền thông Công nghiệp)
    • Class A: Thiết bị đáp ứng các yêu cầu cho thiết bị sóng điện từ công nghiệp và người bán hoặc người sử dụng nên lưu ý về điều này. Thiết bị này được thiết kế để sử dụng trong môi trường kinh doanh và không nên sử dụng trong gia đình.
  • Hoa Kỳ (FCC): 47 CFR 15 phần B. Sản phẩm này được coi là một thiết bị miễn trừ theo điều khoản 15.103.
• Bảo vệ vỏ: IEC 60529: IP40 (không hoạt động)
• An toàn
  • IEC 61010-1: Mức độ ô nhiễm 2
  • IEC 61010-2-033: CAT IV 600 V / CAT III 1000 V
• Pin 1587 FC: Bốn pin AA (IEC LR6)
• Tuổi thọ pin: Sử dụng đồng hồ 1000 giờ; Sử dụng kiểm tra cách điện: Đồng hồ có thể thực hiện ít nhất 1000 thử nghiệm cách điện với pin kiềm mới ở nhiệt độ phòng. Đây là các thử nghiệm tiêu chuẩn 1000 V vào 1 MΩ với chu kỳ hoạt động 5 giây bật và 25 giây tắt.
• Kích thước (H x W x L): 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
• Trọng lượng Fluke 1587 FC: 550 g (1.2 lb)
• Độ cao hoạt động: 2000 m
• Lưu trữ: 12,000 m
• Khả năng quá tải: 110% của dải đo trừ điện dung là 100%
• Bảo vệ quá tải tần số: <107 V Hz
• Bảo vệ cầu chì cho đầu vào mA: 0.44A, 1000 V, IR 10 kA
