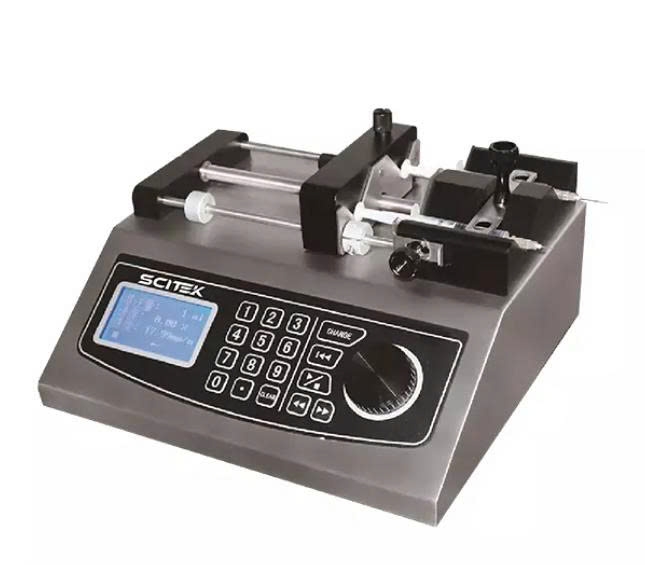

Máy phân phối chất lỏng tự động cỡ nhỏ, màn hình LCD hai kênh
Model: SP-21Y
Hãng: Scitek
Xuất xứ: Trung Quốc
Đặc điểm của máy phân phối chất lỏng tự động cỡ nhỏ:
-
SP-21Y là thiết bị phân phối vi lượng chất lỏng tự động hai kênh, hoạt động theo cơ chế truyền/chiết xuất, chủ yếu được sử dụng trong các phòng thí nghiệm sinh học, với cấu trúc tích hợp. (Có khả năng lắp đặt các loại ống tiêm và kim tiêm có thông số kỹ thuật khác nhau, thiết bị phân phối vi lượng chất lỏng SP-21Y phù hợp cho việc phân phối chất lỏng với độ chính xác cao và lưu lượng nhỏ.)
-
Chức năng nhập đường kính trong của máy phân phối chất lỏng siêu nhỏ tự động SP-21Y: Bạn có thể chọn ống tiêm từ danh sách hoặc nhập trực tiếp đường kính trong của ống tiêm.
-
Giao diện người-máy thân thiện, màn hình LCD lớn, núm xoay kỹ thuật số và nút bấm màng được sử dụng kết hợp, giúp thao tác dễ dàng và nhanh chóng.
-
Với chức năng bộ nhớ khi tắt nguồn:
1. ERPROM lưu các thông số cài đặt, và không cần phải thiết lập lại sau khi bật nguồn.
2. Nếu mất điện khi đang hoạt động ở chế độ dòng chảy, sau khi có điện trở lại, máy có thể tiếp tục chạy hoặc dừng theo các thông số đã cài đặt. -
Chức năng bảo vệ chống tắc nghẽn: Khi cơ cấu đẩy của máy phân phối chất lỏng siêu nhỏ bị tắc nghẽn trong quá trình hoạt động, máy sẽ dừng hoạt động của cơ cấu đẩy và phát ra tiếng còi báo động.
-
Giao tiếp RS485 có thể được sử dụng để kết nối với máy tính chủ và được điều khiển thông qua phần mềm chạy ngầm.
-
Giao diện điều khiển bên ngoài: có chức năng điều khiển đầu vào/đầu ra.
-
Chức năng hiệu chuẩn thể tích chất lỏng: Có thể thu được tốc độ dòng chảy chính xác hơn thông qua quy trình hiệu chuẩn.
-
Kích hoạt chức năng bảo vệ ống tiêm: Bằng cách điều chỉnh vị trí của khối chặn giới hạn, có thể ngăn ngừa ống tiêm bị hư hỏng.
Thông số kỹ thuật của máy phân phối chất lỏng tự động cỡ nhỏ:
| Người mẫu | SP-21Y |
|---|---|
| Chế độ làm việc | Chế độ đẩy-kéo (truyền dịch, chiết xuất) |
| Số lượng đơn vị thực thi | 2 |
| Giải quyết đột quỵ | 0,156 µm |
| Phạm vi vận tốc tuyến tính | 5μm/phút-130 mm/phút (Tốc độ dòng chảy = vận tốc tuyến tính x diện tích mặt cắt ngang bên trong của ống tiêm) |
| Độ chính xác của kiểm soát nhịp tim | Sai số ≤ 0,5% (Số chuyến đi ≥ 30% số chuyến đi tối đa) |
| Điều chỉnh dòng chảy | Mức chất lỏng chính xác hơn được xác định thông qua các quy trình hiệu chuẩn. |
| Lựa chọn ống tiêm | Tích hợp sẵn nhà sản xuất chính, nhiều mẫu ống tiêm để lựa chọn. |
| Nguồn điện áp dụng | Điện áp AC dải rộng 90-265V, 50 Hz/60 Hz |
| Môi trường làm việc | Nhiệt độ 0~40°C, độ ẩm tương đối <80% |
| Trọng lượng truyền động | 4,5 kg |
| Giao diện truyền thông | Giao thức RS 485 (MODBUS) |
| Phạm vi lưu lượng | 0,831nl-150,5ml/phút |
| Đầu vào loại điều khiển | 2 đầu vào điều khiển khởi động và dừng, 1 tín hiệu kích hoạt cạnh xuống điều khiển khởi động và dừng; 1 tín hiệu mức tTL điều khiển khởi động và dừng. |
| Hành trình tối đa | 140 mm |
| Đầu ra trạng thái | Ngõ ra tín hiệu 2OCgate, dùng để chỉ báo trạng thái bắt đầu, dừng và hướng. |
| Lực đẩy tuyến tính định mức | >180 độ Bắc |
| Cài đặt thông số hiển thị | Thể tích chất lỏng, lưu lượng hoặc vận tốc tuyến tính |
| Độ phân giải điều chỉnh tốc độ tuyến tính | 5μm/phút |
| Cài đặt thông số vận hành | Thể tích dịch truyền, thời gian bơm, v.v. |
| Kích thước bên ngoài (Dài x Rộng x Cao) (mm) | 280x210x140 |
| Tùy chỉnh ống tiêm | Có thể bơm trực tiếp vào ống tiêm. |
| Mức tiêu thụ điện năng | 20W |
Thông số dòng chảy
| Thông số kỹ thuật ống tiêm (hoặc dụng cụ tiêm) áp dụng | Đường kính ống tiêm phù hợp (mm) | Phạm vi lưu lượng tham chiếu (µl/phút - ML/phút) |
|---|---|---|
| 10ul | 0,50 | 0,001-0,0255 |
| 25ul | 0,80 | 0,0025-0,0653 |
| 50ul | 1.10 | 0,0048-0,1235 |
| 100ul | 1,60 | 0,0101-0,2614 |
| 250u | 2.30 | 0,0208-0,5401 |
| 500ul | 3,25 | 0,0415-1,0784 |
| 1ml | 4,72 | 0,0875-2,2747 |
| 2ml | 9.00 | 0.3181-8.2702 |
| 5ml | 13.10 | 0.6739-17.522 |
| 10ml | 16,60 | 1.0821-28.135 |
| 20ml | 19:00 | 1,4176-36,859 |
| 30ml | 23:00 | 2.0774-54.012 |
| 60ml | 29.14 | 3.3346-86.699 |
