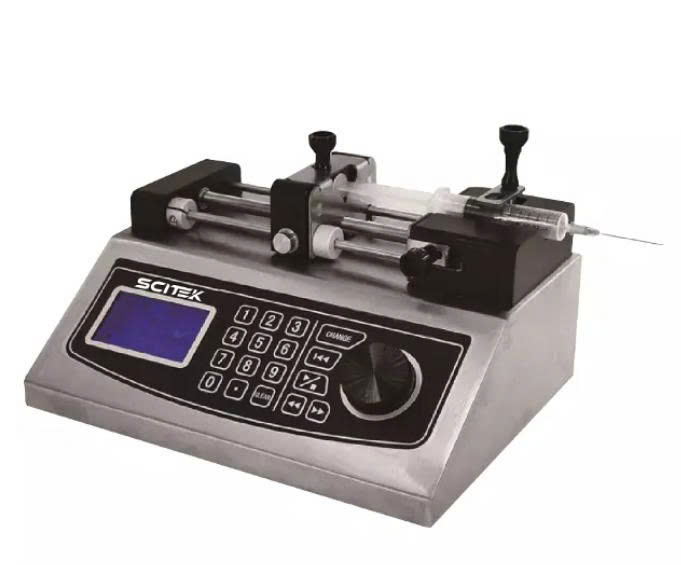

Máy phân phối chất lỏng tự động cỡ nhỏ, màn hình LCD
Model: SP-11Y
Hãng: Scitek
Xuất xứ: Trung Quốc
Đặc điểm của máy phân phối chất lỏng tự động cỡ nhỏ:
-
Máy phân phối chất lỏng vi lượng tự động SP-11Y lý tưởng cho các phòng thí nghiệm sinh học, cung cấp chức năng bơm/chiết xuất một kênh. Máy tương thích với nhiều kích cỡ ống tiêm và kim tiêm khác nhau, hoàn hảo cho việc phân phối chất lỏng chính xác với lưu lượng thấp.
-
Việc lựa chọn ống tiêm rất dễ dàng với tùy chọn chọn từ danh sách hoặc nhập trực tiếp đường kính trong của ống tiêm.
-
Giao diện thân thiện với người dùng có màn hình LCD lớn, các núm xoay kỹ thuật số trực quan và các nút bấm màng giúp thao tác dễ dàng.
-
Tận dụng chức năng lưu cài đặt khi tắt nguồn: Các cài đặt được lưu trong EEPROM, loại bỏ nhu cầu cấu hình lại sau khi khởi động lại nguồn.
-
Bao gồm chức năng bảo vệ chống tắc nghẽn: Dừng hoạt động và cảnh báo bằng còi nếu máy bơm gặp phải vật cản.
-
Kết nối thông qua giao tiếp RS485 để tích hợp liền mạch với máy tính chủ và điều khiển thông qua phần mềm chạy ngầm.
-
Giao diện điều khiển bên ngoài hỗ trợ các chức năng điều khiển đầu vào/đầu ra.
-
Đạt được tốc độ dòng chảy chính xác với chức năng hiệu chuẩn thể tích chất lỏng.
-
Ngăn ngừa hư hỏng kim tiêm bằng chức năng bảo vệ kim tiêm, có thể điều chỉnh thông qua khối giới hạn.
Thông số kỹ thuật của máy phân phối chất lỏng tự động cỡ nhỏ:
| Cách thức | SP-11Y |
|---|---|
| Chế độ làm việc | Chế độ hoạt động (truyền dịch) |
| Số lượng đơn vị thực thi | 1 |
| Giải quyết đột quỵ | 0,156 µm |
| Phạm vi vận tốc tuyến tính | 5μm/phút-130 mm/phút (Tốc độ dòng chảy = vận tốc tuyến tính x diện tích mặt cắt ngang bên trong của ống tiêm) |
| Độ chính xác của kiểm soát nhịp tim | Sai số ≤ 0,5% (Số chuyến đi ≥ 30% số chuyến đi tối đa) |
| Điều chỉnh dòng chảy | Mức chất lỏng chính xác hơn được xác định thông qua các quy trình hiệu chuẩn. |
| Lựa chọn ống tiêm | Tích hợp sẵn nhà sản xuất chính, nhiều mẫu ống tiêm để lựa chọn. |
| Nguồn điện áp dụng | Điện áp AC dải rộng 90-265V, 50 Hz/60 Hz |
| Môi trường làm việc | Nhiệt độ 0~40°C, độ ẩm tương đối <80% |
| Trọng lượng truyền động | 3,9 kg |
| Giao diện truyền thông | RS 485 (Giao thức MODBUS) |
| Mức tiêu thụ điện năng | <15W |
| Đầu vào loại điều khiển | 2 đầu vào điều khiển khởi động và dừng, 1 tín hiệu kích hoạt cạnh xuống điều khiển khởi động và dừng; 1 tín hiệu mức tTL điều khiển khởi động và dừng. |
| Hành trình tối đa | 140 mm |
| Đầu ra trạng thái | Ngõ ra tín hiệu 2OCgate, dùng để chỉ báo trạng thái bắt đầu, dừng và hướng. |
| Lực đẩy tuyến tính định mức | >290N |
| Cài đặt thông số hiển thị | Thể tích chất lỏng, lưu lượng hoặc vận tốc tuyến tính |
| Độ phân giải điều chỉnh tốc độ tuyến tính | 5μm/phút |
| Cài đặt thông số vận hành | Thể tích dịch truyền, thời gian bơm, v.v. |
| Kích thước bên ngoài (Dài x Rộng x Cao) (mm) | 280x210x140 |
| Tùy chỉnh ống tiêm | Có thể bơm trực tiếp vào ống tiêm. |
Thông số dòng chảy
| Thông số kỹ thuật ống tiêm (hoặc dụng cụ tiêm) áp dụng | Đường kính ống tiêm phù hợp (mm) | Phạm vi lưu lượng tham chiếu (µl/phút - ML/phút) |
|---|---|---|
| 10μl | 0,50 | 0,001-0,0128 |
| 25μl | 0,80 | 0,0025-0,0327 |
| 50μl | 1.10 | 0,0048-0,0618 |
| 100μl | 1,60 | 0,0101-0,1307 |
| 250μl | 2.30 | 0,0208-0,2701 |
| 500μl | 3,25 | 0,0415-0,5392 |
| 1ml | 4,72 | 0,0875-1,1373 |
| 2ml | 9.00 | 0.3181-4.1351 |
| 5ml | 13.10 | 0.6739-8.7608 |
| 10ml | 16,60 | 1.0821-14.068 |
| 20ml | 19:00 | 1,4176-18,429 |
| 30ml | 23:00 | 2.0774-27.006 |
| 60ml | 29.14 | 3.3346-43.349 |
