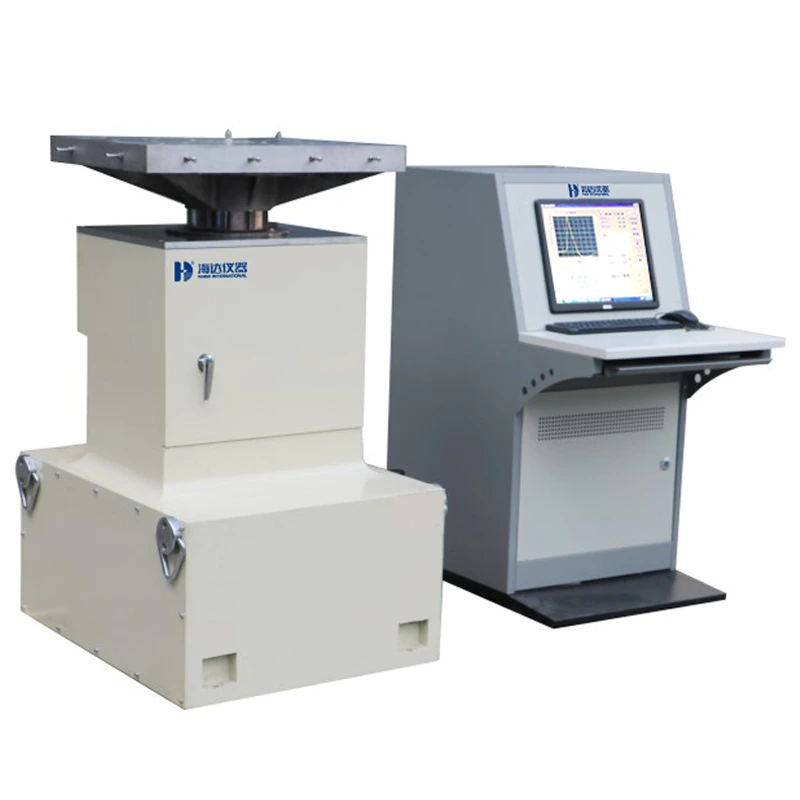

Máy kiểm tra va chạm
Model: HD-G809-5
Xuất xứ: Trung Quốc
Thiết bị điện tử: Kiểm tra khả năng chống chịu va đập hoặc rơi rớt của các thiết bị di động, bo mạch và pin.
Ngành ô tô: Đánh giá khả năng chịu va chạm của các bộ phận như túi khí, cảm biến và các bộ phận cấu trúc.
Hàng không vũ trụ/Quân sự: Kiểm tra khả năng chịu đựng của thiết bị đối với các vụ nổ hoặc va đập tốc độ cao.
Đóng gói: Đảm bảo bao bì bảo vệ có thể giữ an toàn cho hàng hóa trong quá trình vận chuyển.
Thông số kỹ thuật:
| Model | HD-G809-5 |
| Tải trọng tối đa | 15kg (bao gồm phụ kiện, mẫu thử, cảm biến, v.v.) |
| Gia tốc cực đại | 40–490 m/s² (4–50g) |
| Thời lượng xung | 4-20 ms |
| Dạng sóng xung | Nửa sóng sin |
| Tần suất va chạm | 10–20 chu kỳ/phút |
| Chiều cao rơi tối đa | 150 mm |
| Điều chỉnh độ cao thả | 1-150 mm (tự động) |
| Hệ thống điều khiển | Tần số lấy mẫu: 1 MHz |
| Gia tốc tối đa: 100.000g | |
| Độ rộng xung tối thiểu: 0,1 ms | |
| Ghi và phát lại dạng sóng đa khung hình | |
| Kích hoạt nội bộ/bên ngoài | |
| Kích thước | Bàn: 500(Rộng)×500(Sâu) mm |
| Kích thước tổng thể: 1000(Rộng)×800(Sâu)×1200(Cao) mm | |
| Tham số | Giá trị |
| Cơ cấu nâng | Xi lanh khí nén chính xác + cột dẫn hướng kép cho chuyển động thẳng đứng mượt mà |
| Đế chống rung | Đệm khí + bộ giảm chấn (thiết kế thân thiện với sàn nhà) |
| Thiết kế không cộng hưởng | Đảm bảo độ chính xác của phép đo |
| Các tính năng an toàn |
Hệ thống phanh ma sát (chống bật ngược) |
| Dừng khẩn cấp, cảnh báo trạng thái bất thường | |
| Thu thập dữ liệu | Đo gia tốc một kênh |
| Lưu trữ dữ liệu, tạo báo cáo, quản lý cơ sở dữ liệu | |
| Hệ thống đo lường | Kênh: 1 |
| Tần số lấy mẫu: 192 kHz | |
| Đầu vào: Điện áp/Điện tích | |
| Phương thức ghép nối: AC/DC/ICP | |
| Dải điện áp: ±10 V | |
| Tiêu chuẩn: MIL-STD-810, IEC68-2-27, UN38.3, IEC62281, IEC62133-2, UL2054, IEEE1625 SAEJ2929, IEC62660-2, ISO12405-3, UL2580 | |
| Tài liệu nền tảng | Hợp kim nhôm cường độ cao |
| Trọng lượng tịnh | 800 kg |
| Nguồn điện | Một pha, AC 220V±10%, 50Hz |
| Cung cấp khí nén | ≥0,6 MPa (nguồn không khí ổn định) |
| Môi trường hoạt động | Nhiệt độ: Nhiệt độ phòng ~40°C; Độ ẩm: ≤80% (không ngưng tụ) |
