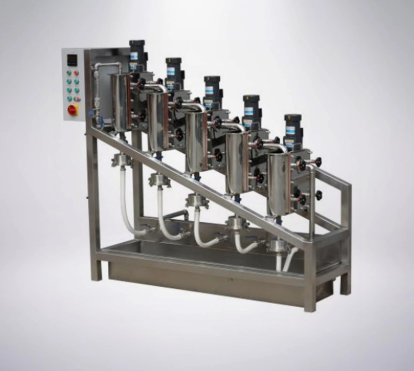

Máy kiểm tra sàng Bauer (Bộ kiểm tra sàng sợi Bauer) DRK10-A

Máy kiểm tra sàng Bauer (Bộ kiểm tra sàng sợi Bauer) DRK10-A

Xuất xứ: Trung Quốc

Model: DRK10-A

Nguyên tắc sàng

Dụng cụ sàng bauer này bao gồm 5 hình trụ phẳng, sâu khoảng 355mm, rộng 127mm và dài 320mm. Các cạnh của hình trụ có hình bán trụ và mỗi hình trụ được trang bị một màn hình có diện tích khoảng 335cm2.

Bốn xi lanh được gắn trên một cơ cấu khung, một xi lanh thấp hơn xi lanh kia, theo kiểu sắp xếp song song từng bước. Mỗi xi lanh được lắp một máy khuấy hình trụ thẳng đứng có cánh khuấy ngắn (xi lanh có sáo đứng) gần mặt hình bán nguyệt, với tốc độ 580n/phút, được dẫn động bởi bốn động cơ thẳng đứng. Bùn trong mỗi xi lanh quay theo chiều ngang xung quanh xi lanh và chảy vào tấm dẫn hướng trung tâm, qua một khe hẹp trên tấm dẫn hướng và qua màn chắn. Mỗi đầu ra của lưới lọc có một tấm chắn tràn và một phần tấm cong ngắn để chuyển dòng bùn tràn sang ống tiếp theo có lưới lọc mịn hơn và ống cuối cùng dẫn tới máng xối.

Khung màn hình trong mỗi hình trụ có thể được tháo ra và làm sạch, hoặc có thể thay thế số màn hình (lưới) bằng cách nới lỏng các bu lông ván ép trên tấm hình trụ.

Đặc điểm kết cấu

Dụng cụ sàng sợi loại này bao gồm động cơ bánh răng, máy khuấy, bộ phận chứa nước, khung, công tắc kết hợp, bộ hẹn giờ, đồng hồ đo lưu lượng và các bộ phận khác.

Bể chứa nước là cơ chế chính của máy, máy khuấy chủ yếu được sử dụng để làm cho các sợi khuếch tán hoàn toàn trong nước và tạo ra chuyển động định hướng để đi qua lưới sàng song song để phân loại. Tấm sàng ngăn nước và chất xơ chảy thẳng đứng vào sàng, sàng chủ yếu dùng để phân loại sợi.

Thông số kỹ thuật:

1. tốc độ máy khuấy: 650n/m

2. lưu lượng nước: (11±0,5)L/phút, phạm vi điều chỉnh: (2-18L/phút)

3. Thời gian sàng lọc: 20 phút ± 10 giây, thời gian điều khiển tự động có thể điều chỉnh. 4.

4. Thông số màn hình tấm sàng: 10 lưới, 14 lưới, 28 lưới, 48 lưới, 100 lưới, 150 lưới, 200 lưới tùy chọn. Lưới chung được đề xuất:

Sợi dài: 10 lưới, 14 lưới, 28 lưới, 48 lưới.

Sợi trung và dài (lựa chọn tại nhà máy): 14 lưới, 28 lưới, 48 lưới, 100 lưới. Sợi ngắn: 28 lưới, 48 lưới, 100 lưới, 150 lưới (hoặc 200 lưới)

5. Điện áp nguồn: Công suất động cơ 380V: 90W × 4 tốc độ 580n/phút

6. Máy đo màn hình kỹ thuật số kép thông minh HB72-Ⅱ:

Điện áp nguồn: AC/DC 85-260V (3W)

Công suất liên lạc: AC220V 3A

Tuổi thọ: 105 lần
