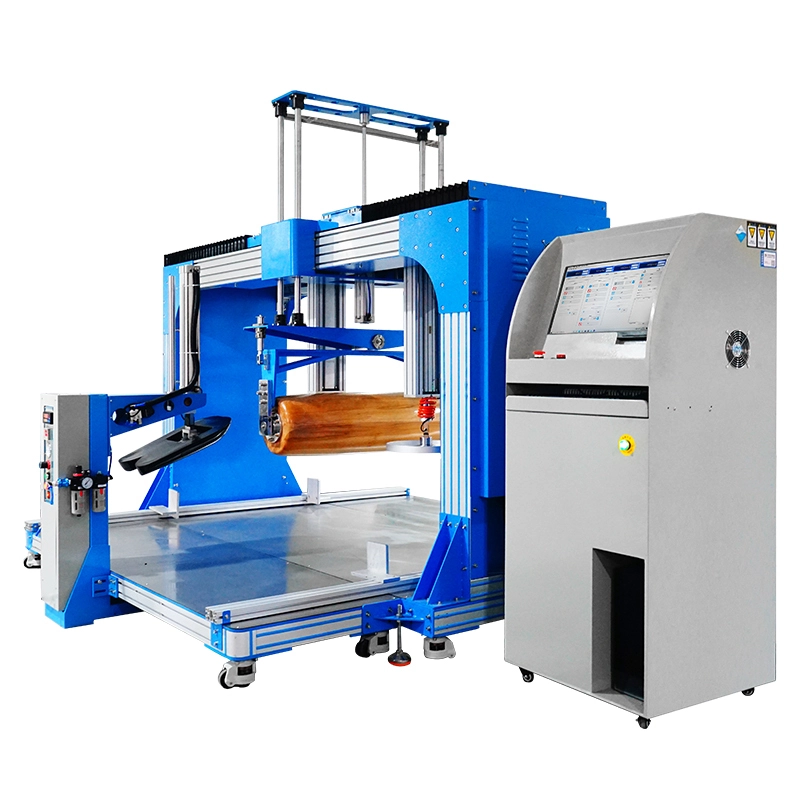

Máy kiểm tra nệm tích hợp HD-F764
Model: HD－F764
Xuất xứ: Trung Quốc
1) Thử nghiệm độ bền
Các tính năng tiêu chuẩn:
|
Thùng gỗ hình lục giác (ASTM F 1566) |
109kg, chiều dài 915±75 mm |
|
Thùng gỗ hình trụ (EN1957) |
140kg, chiều dài 1000mm |
|
Kích thước tối đa của nệm |
2200m×2000m×400mm |
|
Kiểm tra tốc độ |
0-20 vòng/phút |
|
Phương pháp kiểm soát |
PLC |
|
Kích thước |
2900mm×2700mm×1800mm |
|
Quyền lực |
Điện áp xoay chiều 380V ± 10%, 50/60Hz, ba pha |
|
Tùy thuộc vào từng loại nệm để điều chỉnh hành trình lăn (điều chỉnh vị trí công tắc giới hạn). |
|
|
Hệ số ma sát thấp của thanh dẫn hướng đảm bảo toàn bộ trọng lượng trống được dồn lên nệm. |
|
|
Màn hình cảm ứng LCD giúp điều khiển và cài đặt dễ dàng. |
|
Tiêu chuẩn thử nghiệm : ASTM F 1566, EN 1957
Ứng dụng và mục đích thử nghiệm độ bền nệm:

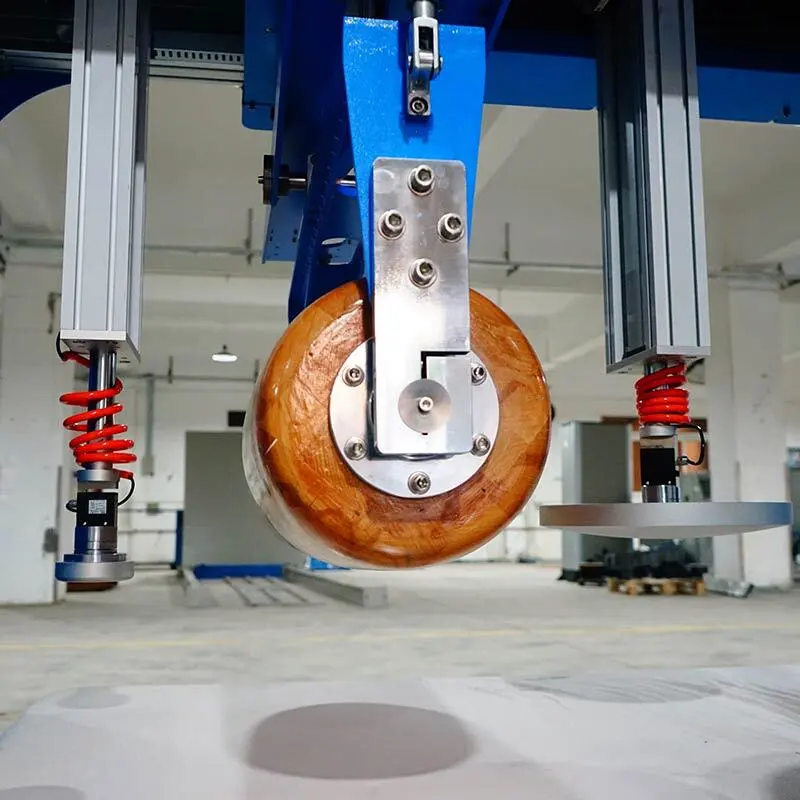

Máy kiểm tra độ bền nệm sử dụng một trống gỗ hình lục giác nằm ngang (hai đầu có đường kính 250 mm, phần giữa 300 mm), lăn qua lại trên nệm, mô phỏng chuyển động của con người để đánh giá độ bền của nệm.
Máy kiểm tra độ bền nệm được sản xuất để xác định độ bền của bất kỳ loại nệm và khung giường nào, bất kể vật liệu cấu tạo, bằng cách mô phỏng các điều kiện sử dụng lâu dài. Nó bao gồm một con lăn có trọng lượng di chuyển theo chiều ngang trên nệm thử nghiệm để mô phỏng chuyển động của cơ thể. Chiều dài hành trình di chuyển của con lăn có thể dễ dàng điều chỉnh bằng cách trượt các bộ điều chỉnh hành trình sang trái hoặc phải, cho phù hợp với loại nệm đang được thử nghiệm. Việc tháo và lắp con lăn lên nệm thử nghiệm được thực hiện dễ dàng thông qua một bộ phận nâng hạ bằng động cơ.
2) Thử nghiệm độ cứng và thay đổi chiều cao EN
Các tính năng tiêu chuẩn:
|
Khối tải |
Đường kính 355 mm, bán kính cong hình cầu 800 mm, bán kính cong cạnh trước 20 mm. |
|
Tốc độ |
90mm/phút |
|
Đột quỵ |
350mm |
|
Phương pháp lái xe |
Bình điện nhãn hiệu SMC |
|
Cảm biến tải |
200kg (Thương hiệu Tecsis của Đức) |
|
Điều chỉnh vị trí tấm tải |
300mm |
|
Kiểm tra thay đổi chiều cao |
|
|
Phương pháp thử nghiệm |
Hệ thống đo lường servo độ chính xác cao |
Tiêu chuẩn thử nghiệm: ASTM F 1566, EN 1957
Ứng dụng và mục đích của thử nghiệm độ cứng và thay đổi chiều cao của nệm:
Máy thử nghiệm này kết hợp thiết bị tải (con lăn) với thiết bị đo độ cứng. Nhờ đó, có thể tiến hành thử nghiệm độ cứng theo tiêu chuẩn ASTM F 1566 hoặc EN 1957 mà không cần phải sắp xếp lại mẫu thử, điều này sẽ làm sai lệch các giá trị đo được. Nó cũng có thể hiển thị sự thay đổi chiều cao bằng hệ thống đo servo.
Sau khi nới lỏng thanh gia cố khung phía trước, mẫu vật có thể được đặt vào tấm đế thử nghiệm linh hoạt. Điều này giúp thiết bị thử nghiệm rất hiệu quả và tiết kiệm không gian.
Phần mềm cho phép nhập thông số linh hoạt, thực hiện các quy trình kiểm tra khác nhau, hiển thị đồ họa các giá trị đo được, đánh giá kết quả kiểm tra và ghi nhật ký. Sau khi đạt đến số chu kỳ đã được thiết lập trước, quá trình kiểm tra sẽ tự động kết thúc.
3) Kiểm tra cạnh
Các tính năng tiêu chuẩn:
|
Lực lượng thử nghiệm |
1000N |
|
Phương pháp lái xe |
Xi lanh khí |
|
Thời báo |
5000 chu kỳ |
|
Thời gian giữ |
3S |
Tiêu chuẩn thử nghiệm : EN1725
Ứng dụng kiểm thử biên và mục đích kiểm thử:
Máy này tăng cường chức năng kiểm tra độ bền mỏi của nệm, mô phỏng tư thế ngồi của người trên mép nệm, với lực 1000N để kiểm tra độ bền mỏi của nệm trong 5000 chu kỳ theo tiêu chuẩn EN1725.
