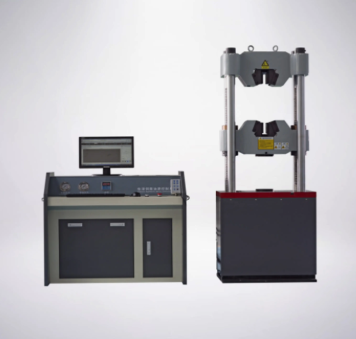

Máy kiểm tra đa năng thủy lực WAW-600D Máy vi tính được điều khiển
Xuất xứ: Trung Quốc
Quy trình vận hành:
Quy trình vận hành máy thí nghiệm servo điện-thủy lực
1. Khởi động máy tính và vào phần mềm
2. Khởi động công tắc nguồn và công tắc chính nguồn dầu của bộ điều khiển servo điện-thủy lực
3. Điều chỉnh dầm ngang trung tâm của máy chủ thử nghiệm đến vị trí thích hợp và thay thế vật cố định phù hợp theo hình dạng, kích thước và mục đích thử nghiệm của mẫu
4. Bật công tắc nguồn của bơm dầu và nâng xi lanh dầu của máy kiểm tra để loại bỏ trọng lượng của chính nó. (Bạn có thể chọn tốc độ dịch chuyển là 10mm/phút và nhấp vào nút [Up] để nâng xi lanh dầu lên khoảng 1mm).
5. Nhập thông tin liên quan về kiểu dáng trong phiên bản dữ liệu của phần mềm.
6. Sau khi kẹp kiểu vào hàm trên, đặt lại giá trị lực về 0, điều chỉnh dầm ngang giữa đến vị trí thích hợp, kẹp hàm dưới và đặt lại độ dịch chuyển và biến dạng. (Phong cách phải được kẹp vào hơn 80% tất cả các hàm và giữ thẳng đứng và căn chỉnh)
7. Chọn tốc độ hoặc gói phù hợp, nhấp vào nút [Bắt đầu] trong phần mềm và tiến hành thử nghiệm
Sau khi mẫu bị gãy, quá trình thử nghiệm sẽ tự động kết thúc. Để xem dữ liệu thực nghiệm click vào phiên bản dữ liệu trong phần mềm để xem dữ liệu cần thiết
Sau khi hoàn thành tất cả các thử nghiệm mẫu, piston của xi lanh dầu rơi xuống đáy xi lanh dầu và công tắc chính nguồn dầu bị tắt.
8. Thoát phần mềm vận hành, tắt máy tính và tắt nguồn máy chủ.
Thông số kỹ thuật:
|
KHÔNG. |
Tên dự án |
Thông số |
|
1 |
Lực kiểm tra tối đa kN |
sáu trăm |
|
2 |
Cấu trúc máy chủ |
Bốn trụ cột và hai vít me |
|
3 |
Sai số tương đối của chỉ thị lực kiểm tra |
≤ ± 1% giá trị được chỉ định |
|
4 |
Phạm vi đo lực kiểm tra |
2% ~ 100% lực kiểm tra tối đa |
|
5 |
Phạm vi kiểm soát ứng suất vận tốc không đổi (N/mm2 · S-1) |
2~60 |
|
6 |
Phạm vi kiểm soát biến dạng không đổi |
0,00025/giây~0,0025/giây |
|
7 |
Phạm vi kiểm soát dịch chuyển vận tốc không đổi (mm/phút) |
0,5 ~ 50 |
|
8 |
hệ thống kẹp |
Kẹp thủy lực |
|
9 |
Đường kính kẹp mẫu tròn mm |
Chọn bất kỳ bộ nào trong phạm vi từ Φ 6 đến Φ 40 |
|
10 |
Phạm vi độ dày kẹp mẫu phẳng mm |
0~15 |
|
11 |
Chiều rộng kẹp mẫu phẳng mm |
bảy mươi |
|
12 |
Không gian kiểm tra độ bền kéo tối đa mm |
550 (kích thước tùy chỉnh) |
|
13 |
Không gian thử nén tối đa mm |
500 (kích thước có thể tùy chỉnh) |
|
14 |
Kích thước bên ngoài tủ điều khiển mm |
1100×620×850 |
|
15 |
Kích thước máy chủ tính bằng milimét |
900 × 630 × 2300 (kích thước có thể tùy chỉnh) |
|
16 |
Công suất động cơ kW |
hai điểm ba |
|
17 |
Trọng lượng vật chủ kg |
một nghìn năm trăm |
|
18 |
Khoảng cách trung tâm cột (mm) |
bốn trăm năm mươi |
|
19 |
Kích thước tấm áp suất trên và dưới mm |
Φ160 |
|
20 |
Khoảng cách thanh đỡ uốn mm |
450 (kích thước có thể tùy chỉnh) |
|
21 |
Chiều rộng thanh hỗ trợ uốn mm |
140 (kích thước có thể tùy chỉnh) |
|
22 |
Độ uốn cho phép mm |
100 (kích thước có thể tùy chỉnh) |
|
23 |
Hành trình piston tối đa mm |
hai trăm |
|
24 |
Tốc độ di chuyển piston tối đa mm/phút |
Khoảng 60 |
|
25 |
Tốc độ điều chỉnh không gian thử nghiệm mm/phút |
Khoảng 150 |
