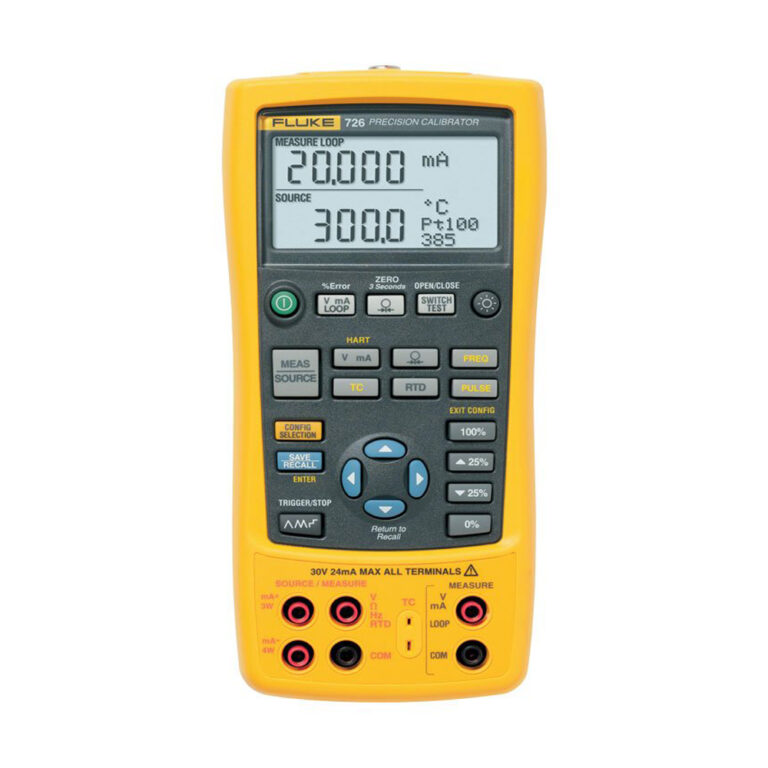

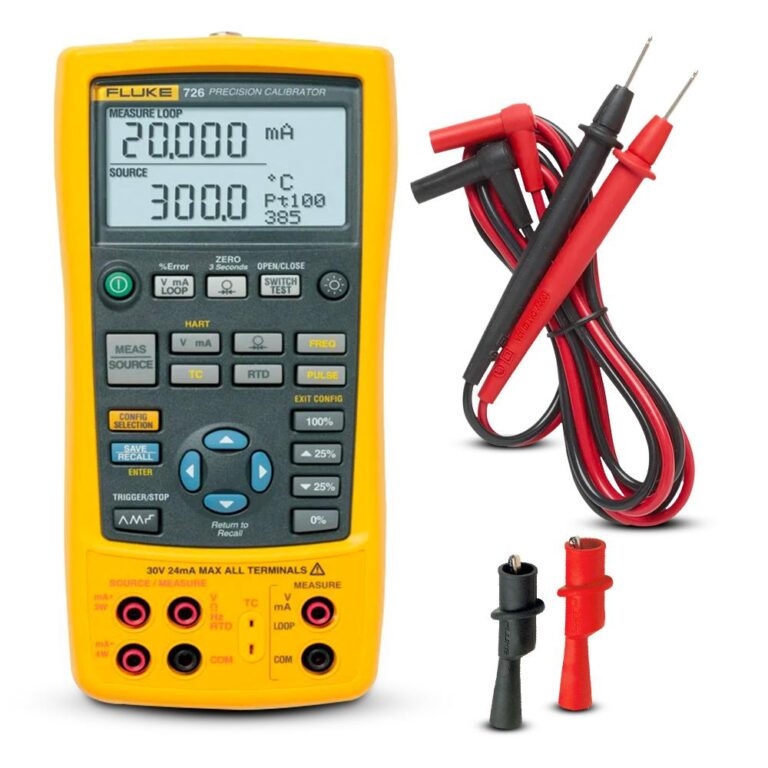

Máy hiệu chuẩn đa năng Fluke 726

Máy hiệu chuẩn đa năng Fluke 726

Xuất xứ: Mỹ

Hãng: Fluke

Model: Fluke 726

Tính năng:

Phát tín hiệu chuẩn và thực hiện đo lường với độ chính xác đạt 0,01%.
Hai kênh độc lập cho phép đo lường, phát tín hiệu và theo dõi các tín hiệu của quá trình đồng thời.
Đo điện áp, dòng điện mA, RTD, cặp nhiệt, tần số và điện trở để kiểm tra cảm biến cũng như bộ chuyển đổi.
Phát tín hiệu hoặc mô phỏng điện áp, dòng điện mA, cặp nhiệt, RTD, tần số và áp suất nhằm hiệu chuẩn bộ chuyển đổi.
Thực hiện đo hoặc phát nguồn áp suất bằng bất kỳ một trong 29 mô-đun áp suất thuộc dòng Fluke 700Pxx.
Phát tín hiệu mA trong khi đo áp suất để kiểm tra van và I/P.
Kiểm tra rơ le áp suất tích hợp giúp ghi nhận giá trị thiết lập đóng ngắt và khoảng deadband của rơ le.
Bộ nhớ của Fluke 726 có khả năng lưu trữ tối đa 8 kết quả hiệu chuẩn, cho phép truy xuất dữ liệu đã lưu từ hiện trường để phân tích sau này.
Tính toán tỷ lệ sai sót của bộ chuyển đổi, đánh giá kết quả hiệu chuẩn mà không cần sử dụng máy tính.
Thực hiện kiểm tra tuyến tính nhanh chóng với các tính năng bước tự động và biến đổi theo dốc tự động.
Cung cấp nguồn điện cho bộ chuyển đổi trong suốt quá trình kiểm tra bằng bộ cấp nguồn vòng lặp 24 V và đồng thời đo dòng mA.
Lưu lại các thiết lập kiểm tra thường xuyên sử dụng để tiện cho việc áp dụng sau này.
Chế độ đo cộng tần số và chế độ phát nguồn chuỗi xung (pulse train) dành riêng cho việc kiểm tra lưu lượng kế nâng cao.
Chế độ HART cho phép chèn điện trở 250 ohm vào quá trình đo và phát tín hiệu mA để tương thích với thiết bị HART.
Tạo đường cong RTD tùy chỉnh và bổ sung hằng số hiệu chuẩn cho các đầu dò RTD đã được chứng nhận để nâng cao khả năng đo nhiệt độ.
Thiết kế mới mang lại sự bảo vệ tốt hơn cho đầu vào điện áp, đảm bảo độ tin cậy cao.
Bảo hành 3 năm.
*Cần sử dụng bơm áp

Đặc tính kỹ thuật của máy hiệu chuẩn Fluke 726

Phát đi tín hiệu chuẩn hóa và thực hiện đo lường với độ chính xác lên đến 0,01%.
Hai kênh độc lập cho phép đo, phát tín hiệu và quan sát các tín hiệu của quá trình cùng lúc.
Thực hiện đo điện áp, dòng điện mA, cảm biến RTD, cặp nhiệt, tần số và điện trở để kiểm tra cảm biến và bộ chuyển đổi.
Fluke 726 mô phỏng và phát tín hiệu điện áp, mA, cặp nhiệt, RTD, tần số và áp suất nhằm hiệu chuẩn bộ chuyển đổi.
Đo hoặc phát nguồn áp suất từ bất kỳ mô-đun nào trong số 29 mô-đun áp suất thuộc dòng Fluke 700Pxx.
Phát tín hiệu mA đồng thời với việc đo áp suất để kiểm tra van và I/P.
Kiểm tra rơ le áp suất tích hợp giúp ghi lại giá trị đặt đóng ngắt (set/reset) và dải deadband của rơ le.
Lưu trữ tối đa 8 kết quả hiệu chuẩn, có khả năng trả về dữ liệu đã lưu từ thực địa để phân tích sau này.
Tính toán tỷ lệ sai số của bộ chuyển đổi và đánh giá kết quả hiệu chuẩn mà không cần sử dụng máy tính.
Thực hiện kiểm tra tuyến tính nhanh với các chức năng bước tự động (step) và biến đổi theo dốc (ramp) tự động.
Cung cấp nguồn cho bộ chuyển đổi trong suốt quá trình kiểm tra bằng bộ cấp nguồn vòng lặp 24 V và đồng thời đo mA.
Lưu trữ các thiết lập kiểm tra thường dùng để sử dụng trong tương lai.
Chế độ cộng tần số và chế độ phát nguồn chuỗi xung tần số thích hợp cho kiểm tra lưu lượng kế nâng cao.
Chế độ HART bổ sung điện trở 250 ohm vào quá trình đo và phát tín hiệu mA để đảm bảo tương thích với thiết bị HART.
Tùy chỉnh đường cong RTD, thêm hằng số hiệu chuẩn cho các đầu dò RTD đã được chứng nhận để đo nhiệt độ một cách chính xác hơn.
Thiết kế mới mang lại sự bảo vệ cho đầu vào điện áp, góp

Thông số kỹ thuật:

Độ chính xác khi đo của Fluke 726

Điện áp một chiều

30,000 V	0,01%+ 2 mV (hiển thị trên)
20,000 V	0,01%+ 2 mV (hiển thị dưới)
90,00 mV	0,01%+ 10μV
-10,00 mV đến 75,00 mV	0,025 % + 1 count (qua đầu nối TC)

Dòng điện một chiều

24,000 mA

0,01%+ 2 mA

Điện trở

0,0 đến 4000,0 Ω

+/- 0,015%

Tần số

2,0 đến 1000,0 CPM	0,05 % + 0,1 cpm
Từ 1,0 đến 1000,0 Hz	0,05 % + 0,1 Hz
Từ 1,00 đến 15,00 kHz	0,05 % + 0,01 kHz
Độ nhạy	Tối thiểu 1 V đỉnh-đỉnh

Áp suất

Độ chính xác	từ 0,025% trong dải đo bằng bất kỳ mô-đun nào trong số 29 mô-đun áp suất.
	(để biết thông số kỹ thuật chi tiết, hãy xem mô-đun áp suất trong các tùy chọn và phụ kiện)
	Các mô-đun hiện có để đo áp suất chênh áp, theo đồng hồ đo, chân không, tuyệt đối, kép và cao.

Độ chính xác nguồn phát tín hiệu của Fluke 726

Điện áp một chiều

100,00 mV	0,01%+10 μV
20,000 V	0,01%+2 mV
-10,00 mV đến 75,00 mV	0,025 % + 1 count (qua đầu nối TC)

Dòng điện một chiều

24,000 mA (Nguồn phát tín hiệu)	0,01%+ 2 μA
24,000 mA (Mô phỏng)	0,01%+ 2 μA

Điện trở

Dải đo, độ chính xác (Phần trăm số ghi + sàn) và dòng điện kích thích	5 đến 400 Ω, 0,015% + 0,1 Ω, 0,1 đến 0,5mA
	5 đến 400 Ω, 0,015% + 0,05 Ω, 0,5 đến 3mA
	400 đến 1500 Ω, 0,015% + 0,5 Ω, 0,05 đến 0,8 mA
	1500 đến 4000 Ω, 0,015% + 0,5 Ω, 0,05 đến 0,4 mA

Tần số

2,0 đến 1000,0 CPM	0,05%
Từ 1,0 đến 1000,0 Hz	0,05%
Từ 1,0 đến 10,0 kHz	0,25%
Từ 10,0 đến 15,0 kHz	0,5%
Dạng sóng:	5 V sóng vuông đỉnh-đỉnh, -0,1 V độ trôi dạt

RTD và cặp nhiệt của Fluke 726

Độ chính xác đo và phát tín hiệu:

Cu10	1,8 °C
NI-120	0,15 °C
PT-100 (385)	0,45 °C
PT-100 (392)	0,35 °C
PT-100 (391-JIS)	0,35 °C
PT-200 (385)	0,95 °C
PT-500 (385)	0,55 °C
PT-1000 (385)	0,35 °C
Độ phân giải RTD:	0,01 C (0,01 F)
Cu10,01 C	0,1 C (0,1 F)
J:	0,4 °C
K:	0,5 °C
T:	0,4 °C
E:	0,4 °C
R:	1,4 °C
S:	1,4 °C
B:	1,4 °C
L:	0,45 °C
U:	0,45 °C
N:	0,6 °C
XK:	0,4 °C
BP:	1,1 °C
Độ phân giải TC	J, K, T, E, L, N, U: 0,1 °C, 0,1 °F B, R, S: 1 °C, 1 °F

Thông số kỹ thuật của Fluke 726

Chức năng biến đổi theo dốc (Ramp)

Chức năng phát tín hiệu:	Điện áp, dòng điện, điện trở, tần số, nhiệt độ
Biến đổi theo dốc (Ramp)	Độ biến đổi dốc chậm, độ biến đổi dốc nhanh, độ biến đổi theo bước 25%

Chức năng cấp nguồn vòng lặp
