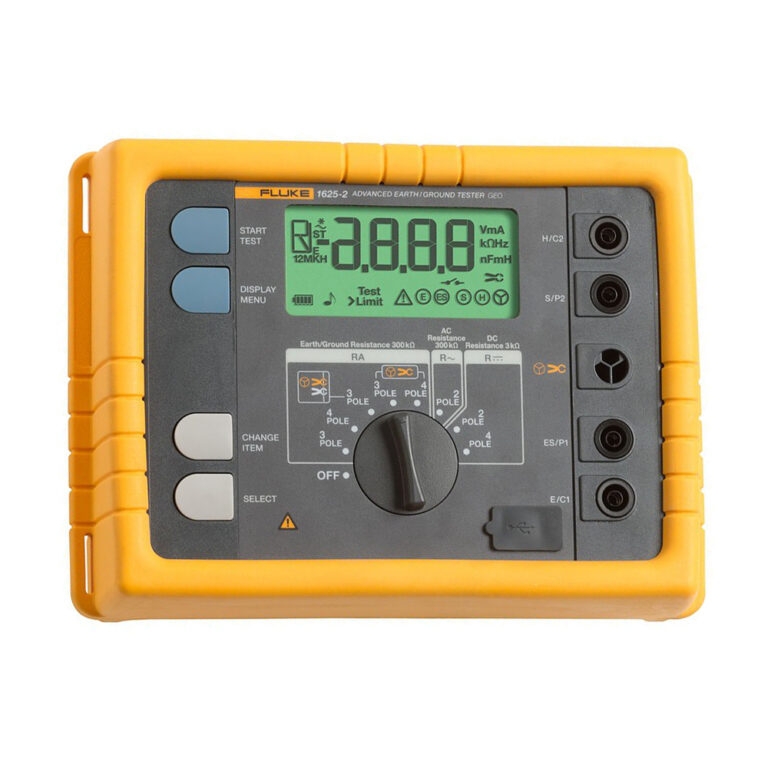

Máy đo điện trở đất FLUKE 1625-2
Xuất xứ: Mỹ
Hãng: Fluke
Model: FLUKE 1625-2
Đặc điểm:
- Đo điện áp nhiễu AC và DC trong khoảng từ 1 V đến 50 V cùng với điện trở đất từ 0,020 Ω đến 300 kΩ.
- Thiết bị kiểm tra điện trở đất Fluke 1625-2 có thiết kế đo lường độc đáo, cho phép sử dụng cọc hoặc kẹp.
- Các thử nghiệm kiểm tra điện thế với 3 và 4 điểm cực giảm, sử dụng 4 cực để đo điện trở suất của đất.
- Tích hợp tính năng AFC – Điều khiển tần số tự động nhằm giảm thiểu tác động của nhiễu đến kết quả đo.
- Có giao diện truyền dữ liệu qua cổng USB.
- Fluke 1625-2 đạt tiêu chuẩn chống bụi và nước IP56.
- Cài đặt các dải đo giúp rút ngắn thời.
Ưu điểm:
- Thiết kế nhỏ gọn, thuận tiện cho việc sử dụng.
- Vỏ ngoài bền bỉ, không bị trơn khi cầm nắm.
- Dễ dàng sử dụng và linh hoạt trong quá trình thao tác.
- Màn hình LCD sắc nét, giúp dễ dàng theo dõi và đọc các thông số.
- Fluke 1625-2 có độ bền cao, sử dụng lâu dài.
- Chức năng đo điện trở đa dạng.
- Tự động kiểm soát tần số.
- Kiểm tra có chọn lọc.
Tính năng:
- Hệ thống điều khiển tần số tự động (AFC) giúp nhận diện nhiễu và tự động lựa chọn tần số nhằm giảm thiểu sự can thiệp, từ đó nâng cao độ chính xác của phép đo.
- Phép đo điện trở đất R * cho phép tính toán trở kháng tại tần số 55 Hz, giúp phản ánh rõ nét hơn về giá trị điện trở đất.
- Giới hạn có thể điều chỉnh tạo điều kiện thuận lợi cho việc kiểm tra nhanh chóng hơn.
- Sử dụng cấu hình 3 và 4 cực để thực hiện kiểm tra điện trở đất một cách đáng tin cậy.
- Tiến hành kiểm tra điện trở đất với cấu hình 4 cực.
- Thực hiện thử nghiệm thanh đất mặt đất chọn lọc với sự hỗ trợ từ một kẹp.
- Kiểm tra độ ổn định của que đất bằng việc sử dụng hai kẹp.

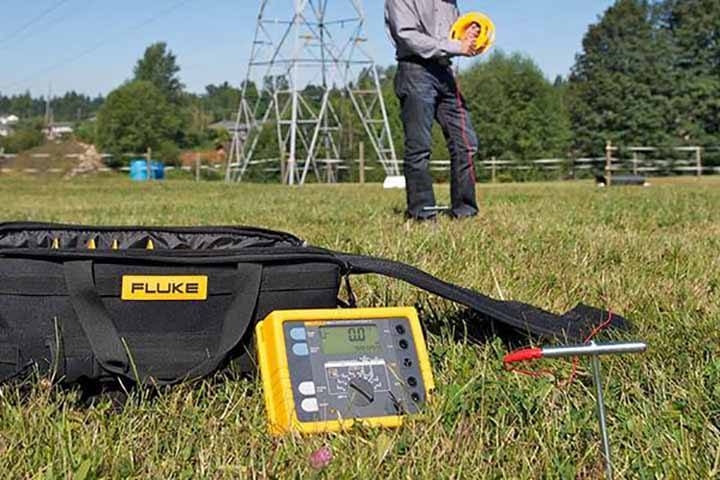

- Fluke 1625-2 đạt tiêu chuẩn IP56 cho khả năng sử dụng ngoài trời.
- Vỏ hộp được thiết kế chắc chắn.
- Hỗ trợ lưu trữ.
Thông số kỹ thuật:
| Thông số kĩ thuật chi tiết | |
| Chung | |
| Ký ức | Bộ nhớ trong lưu trữ lên tới 1500 bản ghi có thể truy cập qua cổng USB |
| Chức năng đo lường | Điện áp và tần số nhiễu, tiếp địa 3 và 4 cực với / không có biến áp hiện tại, kháng 2 cực với ac, 2- và 4 cực với dc |
| Trưng bày | 4 chữ số (2999 chữ số) – 7 phân đoạn màn hình tinh thể lỏng, với khả năng hiển thị được cải thiện |
| Hoạt động | Công tắc xoay và phím chức năng trung tâm |
Thang đo nhiệt độ Máy đo điện trở đất Fluke 1625-2 |
|
| Nhiệt độ hoạt động | -10 ° C đến 50 ° C (14 ° F đến 122 ° F) |
| Nhiệt độ lưu trữ | -30 ° C đến 60 ° C (-22 ° F đến 140 ° F) |
| Hệ số nhiệt độ | ± 0,1% số đọc / ° C <18 ° C> 28 ° C |
| Loại bảo vệ | IP56 cho vỏ máy, IP40 cho cửa pin theo EN60529 |
| Điện áp tối đa | Cảnh báo – ổ cắm “kẹp” vào ổ cắm E, ES, S hoặc H |
| U rms = 0 V | |
| Ổ cắm E, ES, S hoặc H với nhau trong bất kỳ kết hợp nào, tối đa. U rms = 250 V (liên quan đến lạm dụng) | |
| An toàn | Bảo vệ bằng cách tăng gấp đôi và / hoặc gia cố. Tối đa 50 V đến đất theo IEC61010-1. Mức độ ô nhiễm 2 |
| Tiêu chuẩn chất lượng | Phát triển, thiết kế và sản xuất tuân thủ tiêu chuẩn DIN ISO 9001 |
| Ảnh hưởng ngoài trường | Tuân thủ DIN 43780 (8/76) |
| Công suất phụ | 6 x 1,5 V kiềm (IEC LR6 hoặc loại AA) |
| Tuổi thọ pin | Với IEC LR6 / loại AA: typ. 3.000 phép đo (R E + R H ≤ 1 kΩ) |
| Với IEC LR6 / loại AA: typ. 6.000 phép đo (R E + R H > 10 kΩ) | |
| Kích thước (WxHxD) | 250 mm x 133 mm x 187 mm (9,75 in x 5,25 in x 7,35 in) |
| Cân nặng | ≤ 1,1 kg (2,43 lb) không có phụ kiện 7,6 kg (16,8 lb) incl. phụ kiện và pin trong hộp đựng |
| Trường hợp vật liệu | Polyester |
Đo điện áp nhiễu DC + ac (U ST ) |
|
| Đo giới hạn lỗi: phương pháp | Chỉnh sửa toàn bộ sóng |
| Phạm vi đo | 1 V đến 50 V |
| Phạm vi hiển thị | 0,0 V đến 50 V |
| Độ phân giải | 0,1 V |
| Dải tần số | dc / ac 45 Hz đến 400 Hz sin |
| Độ chính xác | ± (5% của rdg + 5 chữ số) |
| Đo chuỗi | Xấp xỉ. 4 số đo / s |
| Kháng nội bộ | Xấp xỉ. 1,5 MΩ |
| Tối đa quá tải | U rms = 250 V |
Đo tần số nhiễu (F) |
|
| Đo giới hạn lỗi: phương pháp | Đo thời gian dao động của điện áp nhiễu |
| Phạm vi đo | 6,0 Hz đến 400 Hz |
| Phạm vi hiển thị | 16,0 Hz đến 299,9 Hz đến 999 Hz |
| Độ phân giải | 0,1 Hz đến 1 Hz |
| Phạm vi | 1 V đến 50 V |
| Độ chính xác | ± (1% của rdg + 2 chữ số) |
Điện trở đất (RE) Máy đo điện trở đất Fluke 1625-2 |
|
| Phương pháp đo | Dòng điện và đo điện áp với đầu dò như IEC61557-5 |
| Mở điện áp mạch | 20/48 V, ac |
| Ngắn mạch dòng điện | 250 mA ac |
| Tần số đo | 94, 105, 111, 128 Hz được chọn thủ công hoặc tự động. (AFC) 55 Hz trong hàm R * |
| Giảm tiếng ồn | 120 dB (16 2/3, 50, 60, 400 Hz) |
| Tối đa quá tải | U rms = 250 V |
Thông số kỹ thuật đo lường điện |
||||
| Số lượng lỗi hoặc ảnh hưởng nội tại | Điều kiện tham chiếu hoặc Phạm vi hoạt động được chỉ định | Mã chỉ định | Yêu cầu hoặc kiểm tra phù hợp với các bộ phận có liên quan của IEC 1557 | Loại thử nghiệm |
| Lỗi nội tại | Điều kiện tham chiếu | A | Phần 5, 6.1 | R |
| Chức vụ | Vị trí tham khảo ± 90 ° | E1 | Phần 1, 4.2 | R |
| Cung câp hiệu điện thê | Theo giới hạn của nhà sản xuất | E2 | Phần 1, 4.2, 4.3 | R |
| Nhiệt độ | 0 ° C và 35 ° C | E3 | Phần 1, 4.2 | T |
| Dòng điện áp nhiễu | Xem 4.2 và 4.3 | E4 | Phần 5, 4.2, 4.3 | T |
| Sức đề kháng của các đầu dò và điện cực đất phụ | 0 đến 100 x R A nhưng ≤ 50 kΩ | E5 | Phần 5, 4.3 | T |
| Tần số hệ thống | 99% đến 101% tần số danh định | E7 | Phần 5, 4.3 | T |
| Điện áp hệ thống | 85% đến 110% điện áp danh định | E8 | Phần 5, 4.3 | T |
| Lỗi vận hành | B = ± (| A | + 1,15 √E 2 1 E 2 2 E 2 3 E2 4 E 2 5 E 2 6 ) | Phần 5, 4.3 | R | |
| A = lỗi nội tại En = biến thể R = kiểm tra định kỳ T = loại kiểm tra |
B [%] = ± B / giá trị fiducial x 100% | |||
Phạm vi đo |
0,020 Ω đến 300 kΩ | |||
| Phạm vi hiển thị | 0,001 Ω đến 2,999 Ω | |||
| 3,00 Ω đến 29,99 Ω | ||||
| 30,0 Ω đến 299,9 Ω | ||||
| 0,00 kΩ đến 2,999 kΩ | ||||
| 3,00 kΩ đến 29,99 kΩ | ||||
| 30,0 kΩ đến 299,9 kΩ | ||||
| Độ phân giải | 0,001 Ω | |||
| 0,01 Ω | ||||
| 0,1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Độ chính xác | ± (2% của rdg + 2 chữ số) | |||
| Lỗi vận hành | ± (5% của rdg + 5 chữ số) | |||
| Thời gian đo | Điển hình 8 giây với tần số cố định 30 giây. tối đa với AFC và chu kỳ hoàn chỉnh của tất cả các tần số đo | |||
| Lỗi bổ sung do điện trở đất và điện cực đất phụ | R H (R | |||
