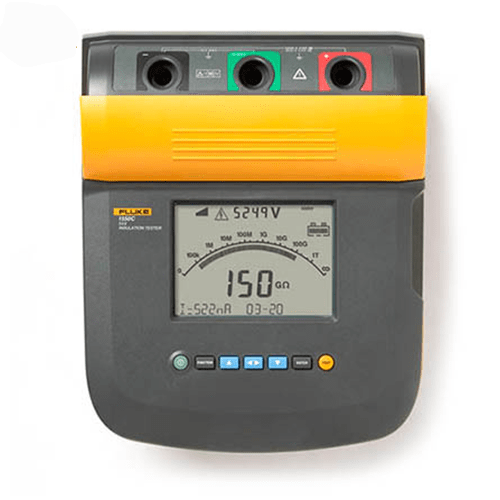

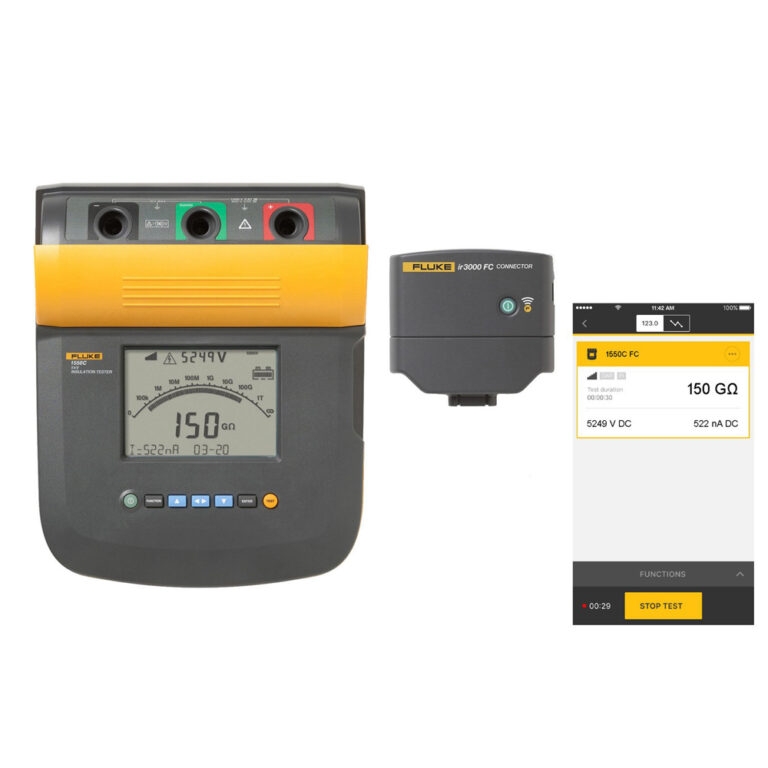

Máy đo điện trở cách điện FLUKE 1550C FC
Xuất xứ: Mỹ
Hãng: Fluke
Model: FLUKE 1550C FC
Đặc điểm:
- Tự động tính toán độ hấp thụ điện môi (DAR) và chỉ số phân cực (PI) mà không cần thiết lập thêm.
- Hệ thống bảo vệ giúp loại bỏ ảnh hưởng của dòng rò bề mặt đối với các phép đo điện trở cao.
- Có thể lựa chọn điện áp thử nghiệm với các bước 50 V từ 250 V đến 1000 V, và các bước 100 V cho trên 1000 V.
- Đạt tiêu chuẩn an toàn CAT III 1000 V và CAT IV 600 V.
- Chức năng cảnh báo thông báo cho người dùng về điện áp đường dây, cho phép đọc điện áp lên tới 600 V AC hoặc DC nhằm nâng cao an toàn.
- Các phép đo có khả năng lưu trữ tối đa 99 vị trí bộ nhớ, mỗi vị trí có nhãn riêng do người dùng xác định để dễ dàng theo dõi.
- Pin có tuổi thọ dài, cho phép thực hiện hơn 750 bài kiểm tra giữa các lần sạc.
- Màn hình LCD kỹ thuật số/analog lớn để dễ dàng quan sát.
- Thực hiện đo điện dung và dòng rò.
- Chức năng kiểm tra sự cố bằng dốc.
- Đo điện trở lên đến 2 TΩ.
- Cài đặt hẹn giờ lên tới 99 phút cho kiểm tra thời gian.
Thông số kỹ thuật:
Độ chính xác của Fluke 1550C FC thiết bị kiểm tra được chỉ định trong vòng một năm sau khi hiệu chuẩn ở nhiệt độ hoạt động từ 0 °C đến 35 °C. Đối với nhiệt độ hoạt động ngoài dải đo (-20 °C đến 0 °C và 35 °C đến 50 °C), cộng thêm ± 0,25 %/°C, ngoại trừ dải 20 % thì cộng thêm ± 1 %/°C
Đo điện trở cách điện của Fluke 1550C FC |
||
| Điện áp kiểm tra (dc) | Dải đo (dc) | Độ chính xác (± số đo) |
| 250 V | < 200 kΩ 200 kΩ đến 5 GΩ 5 GΩ đến 50 GΩ > 50 GΩ |
không chỉ định 5 % 20 % không chỉ định |
| 500 V | 200 kΩ 200 kΩ đến 10 GΩ 10 GΩ đến 100 GΩ > 100 GΩ |
không chỉ định 5 % 20 % không chỉ định |
| 1000 V | < 200 kΩ 200 kΩ đến 20 GΩ 20 GΩ đến 200 GΩ > 200 GΩ |
không chỉ định 5 % 20 % không chỉ định |
| 2500 V | < 200 kΩ 200 kΩ đến 50 GΩ 50 GΩ đến 500 GΩ > 500 GΩ |
không chỉ định 5 % 20 % không chỉ định |
| 5000 V | < 200 kΩ 200 kΩ đến 100 GΩ 100 GΩ đến 1 TΩ > 1 TΩ |
không chỉ định 5 % 20 % không chỉ định |
| 10000 V (chỉ có ở 1555) |
< 200 kΩ 200 kΩ đến 200 GΩ 10 GΩ đến 2 TΩ > 2 TΩ |
không chỉ định 5 % 20 % không chỉ định |
| Dải đồ thị cột | 0 đến 1 TΩ | |
| Độ chính xác của điện áp thử cách điện | -0 %, +10 % ở dòng điện tải 1 mA | |
| Loại bỏ dòng điện cảm ứng nguồn ac cung cấp | Tối đa 2 mA | |
| Tốc độ nạp của tải điện dung | 5 giây/μF | |
| Tốc độ xả của tải điện dung | 1,5 giây/μF | |
| Đo dòng điện rò | Dải đo: 1 nA đến 2 mA | Độ chính xác: ± (5 % + 2 nA) |
| Đo điện dung | Dải đo: 0,01 uF đến 15,00 μF | Độ chính xác: ± (15 % số đo + 0,03 μF) |
| Chức năng đặt giờ (Timer) | Dải đo: 0 đến 99 phút | Độ phân giải Độ chính xác: Cài đặt: 1 phút Chỉ báo: 1 giây |
| Cảnh báo mạch có điện | Dải cảnh báo: 30 V đến 660 V ac/dc, 50/60 Hz |
Độ chính xác của điện áp: ± (15 % + 2 V) |
Thông số kỹ thuật chung của Fluke 1550C FC |
|
| Màn hình | 75 mm x 105 mm |
| Nguồn điện | Pin sạc axit chì 12 V, Yuasa NP2.8-12 |
| Đầu vào bộ sạc (AC) | Đầu vào bộ sạc (AC) 85 V đến 250 V ac 50/60 HZ 20 VA |
| Dụng cụ Class II này (cách điện kép) được cung cấp kèm dây nguồn Class 1 (nối đất). Đầu nối đất bảo vệ (chân cắm nối đất) không được kết nối bên trong. Chân cắm bổ sung chỉ dành để giữ phích cắm bổ sung. | |
| Kích thước của Fluke 1550C FC | 170 mm x 242 mm x 330 mm (6,7 inch x 9,5 inch x 13 inch) |
| Khối lượng của Fluke 1550C FC | 3,6 kg (7,94 lb) |
| Nhiệt độ (vận hành) | -20 ºC đến 50 ºC (-4 ºF đến 122 ºF) |
| Nhiệt độ (bảo quản) | -20 ºC đến 65 ºC (-4 ºF đến 149 ºF) |
| Độ ẩm | 80 % đến 31 ºC giảm tuyến tính xuống 50 % ở 50 ºC |
| Độ cao | 2000 m |
| Chuẩn độ kín vỏ máy | IP40 |
| Chống quá tải đầu vào | 1000 V ac |
| Tương thích điện từ | EN 61326 |
| Chứng nhận của Fluke 1550C FC | |
| Tuân thủ điều kiện về an toàn | CAT III 1000 V, CAT IV 600 V |
| An toàn ô nhiễm | 2 |
