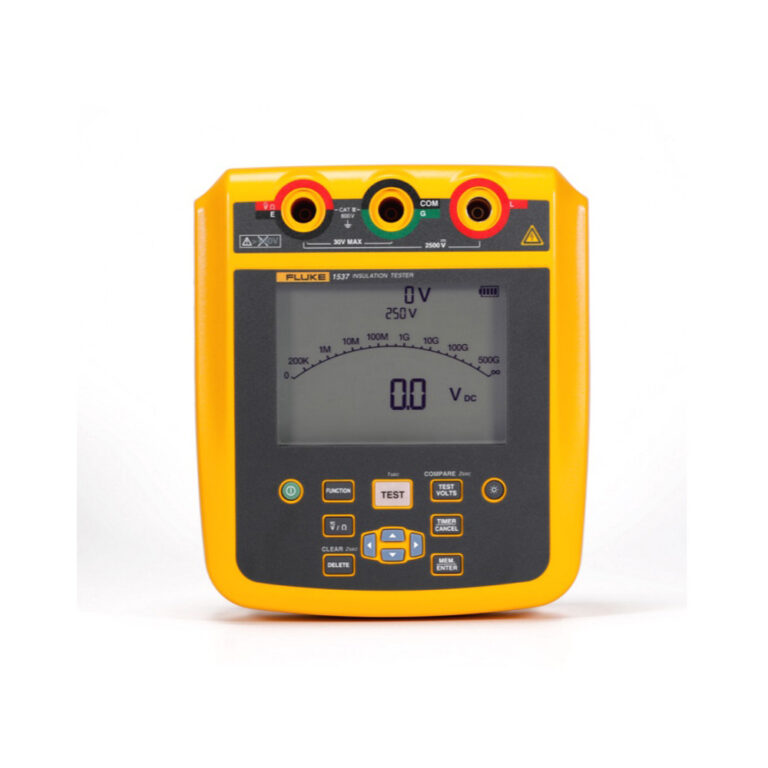

Máy Đo Điện Trở Cách Điện Fluke 1537 2500V
Xuất xứ: Mỹ
Hãng: Fluke
Model: Fluke 1537
Tính năng:
- Điện áp thử nghiệm có thể đạt tới 2500 V, với dải đo lên đến 500GΩ.
- Tự động tính toán chỉ số phân cực (PI) và tỷ số hấp thụ điện môi (DAR).
- Chức năng xả tự động để bảo đảm an toàn.
- Đạt tiêu chuẩn an toàn CAT IV 600V.
- Trọng lượng thiết bị chính chỉ 1,3kg, thích hợp cho việc đo ở ngoài trời, trên cao và liên tục.
- Có khả năng lưu trữ dữ liệu và hỗ trợ phần mềm trên PC.
- Tự động tính toán tốc độ phóng điện môi.
- Dòng ngắn mạch đạt 5 mA.
- Hỗ trợ đo điện áp AC / DC và điện trở.

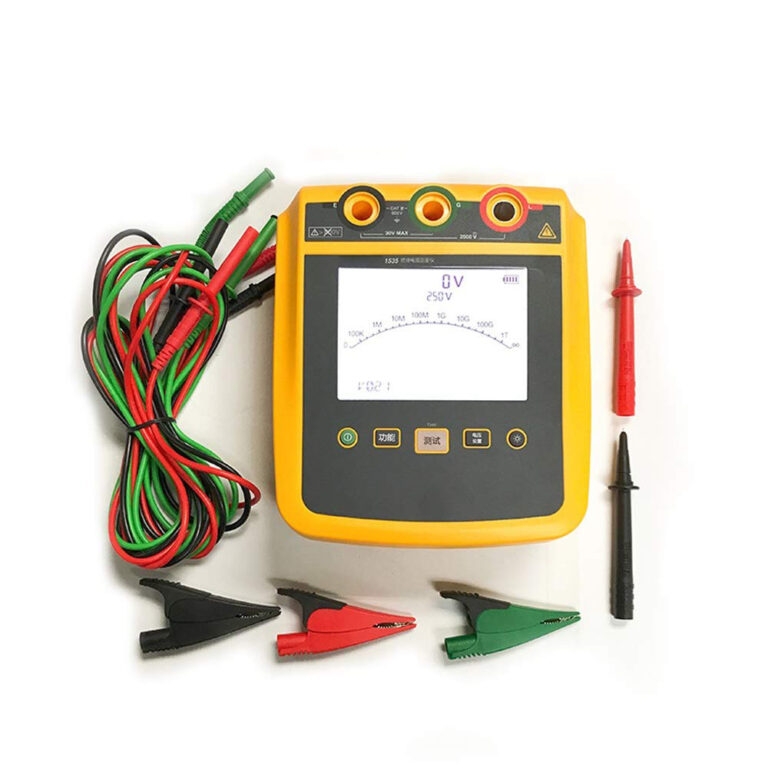

Máy đo điện trở cách điện Fluke 1537 đi kèm với:
- Bộ que đo cùng kẹp cá sấu (màu đỏ, đen, xanh).
- Túi đựng mềm.
- Cáp USB.
- Phần mềm cho PC (có thể tải về từ trang Fluke Website)
Thông số kỹ thuật:
Thông số kỹ thuật chung Máy Đo Điện Trở Cách Điện Fluke 1537 |
||
| Màn hình | 73.5 mm x 104 mm | |
| Pin | 8 pin kiềm AA, IEC LR6 | |
| Kích thước (C x R x D) | 184 mm x 211 mm x 93 mm | |
| Khối lượng | 1.3 kg | |
| Nhiệt Độ | ||
| Nhiệt độ hoạt động | -10 °C đến +50 °C | |
| Nhiệt độ bảo quản | -20 °C đến +60 °C | |
| Độ ẩm hoạt động | Không ngưng tụ (<10 °C) | |
| ≤80 % RH (10 °C đến 30 °C) | ||
| ≤50 % RH (30 °C đến 50 °C) | ||
Độ cao |
||
| Độ cao hoạt động | 2000 m | |
| Độ cao bảo quản | 12000 m | |
| Xếp hạng bảo vệ quá áp | CAT IV 600 V | |
| An Toàn | ||
| Tổng Quát | IEC 61010-1, pollution degree 2 | |
| IEC 61010-2-033: CAT IV 600 V | ||
| IEC 61557-1 | ||
| Đo điển trở cách điện | IEC 61557-2 | |
| Hiệu quả phép đo bảo vệ | IEC 61557-16 | |
| Xếp hạng IP | IEC 60529 IP40 | |
| Tương thích điện từ (EMC) | ||
| Quốc tế | IEC 61326-1: Môi trường điện từ cho thiết bị đo cầm tay | |
| IEC 61326-2-2 CISPR 11: Group 1, Class A | ||
Nhóm 1: Thiết bị đã được thiết kế nhằm mục đích phát sinh và/hoặc sử dụng năng lượng tần số vô tuyến cần thiết cho hoạt động bên trong của nó.
Loại A: Thiết bị này có thể được sử dụng tại tất cả các địa điểm không phải là hộ gia đình và những nơi kết nối trực tiếp với hệ thống điện hạ áp phục vụ cho các công trình sinh hoạt. Tuy nhiên, có thể gặp phải một số thách thức trong việc bảo đảm tính tương thích điện từ trong những môi trường khác do sự can thiệp dẫn truyền và bức xạ.
Lưu ý: Thiết bị này không được chế tạo để sử dụng trong các khu dân cư và có khả năng không đủ sức bảo vệ khỏi việc nhận tín hiệu vô tuyến trong những môi trường như vậy.
| Độ chính xác của máy đo được chỉ định trong một năm sau khi hiệu chuẩn ở nhiệt độ hoạt động từ 10 ° C đến 30 ° C. Đối với nhiệt độ hoạt động ngoài dải (-10 ° C đến + 10 ° C và + 30 ° C đến + 50 ° C), thêm ± 0,25% mỗi ° C, ngoại trừ trên dải 20%, thêm ± 1% mỗi ° C . | |||
Phép đo điện trở cách điện |
|||
| Điện áp thử nghiệm | Dải đo | Độ phân giải | Độ chính xác (sai số) |
| 250 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
| 200 đến 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ đến 50.0 GΩ | 500 MΩ | 0.2 | |
| >50 GΩ | Không có dữ liệu | Không có dữ liệu | |
| 500 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
| 200 đến 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ đến 10.0 GΩ | 100 MΩ | 0.05 | |
| 10.0 GΩ đến 50.0 GΩ | 500 MΩ | 0.2 | |
| 50 GΩ đến 100 GΩ | 5 GΩ | 0.2 | |
| >100 GΩ | Không có dữ liệu | Không có dữ liệu | |
| 1000 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
| 200 đến 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ đến 20.0 GΩ | 100 MΩ | 0.05 | |
| 20.0 GΩ đến 50.0 GΩ | 500 MΩ | 0.2 | |
| 50 GΩ đến 200 GΩ | 5 GΩ | 0.2 | |
| >200 GΩ | Không có dữ liệu | Không có dữ liệu | |
| 2500 V | <200 kΩ | Không có dữ liệu | Không có dữ liệu |
| 200 đến 500 kΩ | 1 kΩ | 0.05 | |
| 0.50 MΩ đến 5.00 MΩ | 10 kΩ | 0.05 | |
| 5.0 MΩ đến 50.0 MΩ | 100 kΩ | 0.05 | |
| 50 MΩ đến 500 MΩ | 1 MΩ | 0.05 | |
| 0.50 GΩ đến 5.00 GΩ | 10 MΩ | 0.05 | |
| 5.0 GΩ đến 50.0 GΩ | 100 MΩ | 0.05 | |
| 50 GΩ đến 500 GΩ | 5 GΩ | 0.2 | |
| >500 GΩ | Không có dữ liệu | Không có dữ liệu | |
Dải đo biểu đồ thanh: 0 Ω đến 1 TΩ sai số điện áp thử cách điện: -0 %, +10 % với 1 mA dòng tải Tốc độ sạc cho tải điện dung: 5 s/μF Tốc độ xả cho tải điện dung: 1.5 s/μF
| Dải đo | Độ chính xác (sai số) | |
| Đo dòng rò | 1 nA đến 2 mA | ±(20 % + 2 nA) |
| Đo điện dung | 0.01 μF đến 2.00 μF | ±(15 % rdg + 0.03 μF) |
| Điện áp thử nghiệm cho điện trở cách điện | 250 V đến 2500 V | ±(3 % + 3 V) |
| Cảnh báo mạch điện đã cấp nguồn | Ngưỡng cảnh báo | |
| >30V | ||
| Hẹn giờ (chỉ có trên F1537) | Dải đo | Độ phân giải |
| 0 đến 99 min | Cài đặt: 1 min | |
| Cảnh báo: 1 s |
Dòng ngắn mạch |
|
| F1535 | >2mA |
| F1537 | >5mA |
Máy Đo Điện Trở Cách Điện Fluke 1537
Đo ACV/DCV/điện trở Máy Đo Điện Trở Cách Điện Fluke 1537(chỉ trên 1537) |
|||
| Chức năng | Dải đo | Độ phân giải | Độ chính xác ±(% rdg + dgt) |
| VAC | 0 V đến 600.0 V | 0.1 V | ±(2 % +10) (45 Hz đến 500 Hz) |
| VDC | 0 V đến 600.0 V | 0.1 V | ±(2 % + 10) |
| Điện trở | 0 Ω đến 600.0 Ω | 0.1 Ω | ±(2 % + 10) |
| 600 Ω đến 6000 Ω | 1 Ω | ||
| 6.00 kΩ đến 60.00kΩ | 10 Ω |
