Máy cắt mẫu kim loại tự động với không gian cắt lớn.
Model: CM-4
Hãng: EBP
Xuất xứ: Trung Quốc
Đặc điểm:
(1) Chuyển đổi tự do giữa tay quay điện tử và điều khiển tự động.

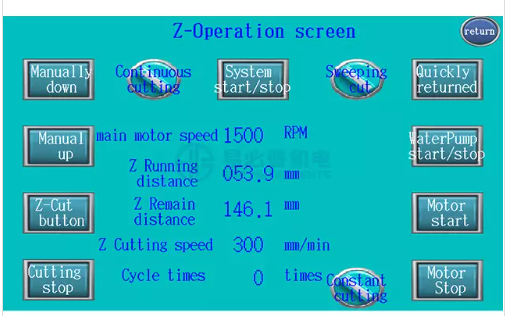

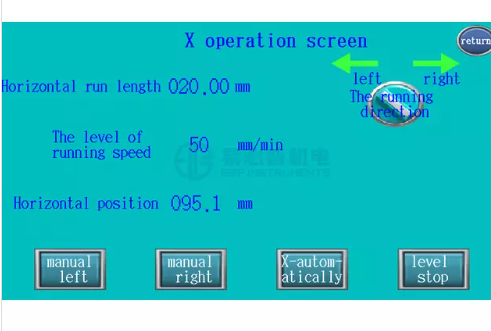

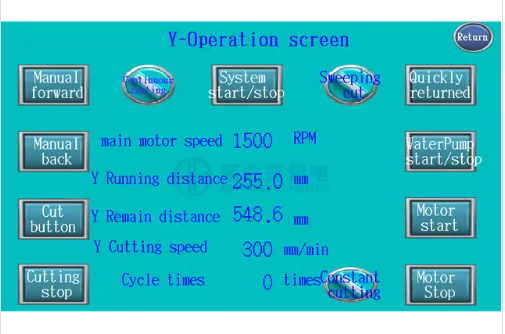

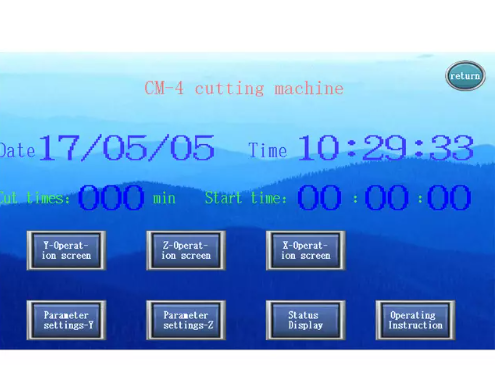

(2) Màn hình cảm ứng hiển thị nhiều dữ liệu cắt khác nhau.
(4) Cắt xoay và cắt liên tục là hai cách cắt, tùy theo độ cứng của vật liệu, có thể thay đổi tốc độ cắt để đạt được hiệu quả cắt nhanh.
(5) Để phòng cắt dễ vệ sinh và đảm bảo an toàn cho động cơ trục chính, chúng tôi áp dụng phương pháp tách cơ điện.
(6) Có một cửa sổ quan sát lớn trên tấm che an ninh phòng cắt, giúp người dùng dễ dàng quan sát toàn bộ quá trình cắt mẫu.
(7) Lắp đặt đèn LED trong phòng cắt, giúp chiếu sáng hiệu quả cho toàn bộ khu vực phòng cắt.
(8) Quạt thông gió trong nhà có thể đảm bảo luồng khí thải hiệu quả của các loại hơi nước và khói sinh ra do việc cắt và tăng độ sáng và độ trong của không gian trong nhà.
(9) Thiết kế này nhân văn hơn, sử dụng các nguyên tắc công thái học.
(10) Máy có độ ồn thấp, dễ vận hành, ngoại hình đẹp, an toàn khi sử dụng, do đó nó là một trong những thiết bị lý tưởng để chuẩn bị mẫu trong phòng thí nghiệm.

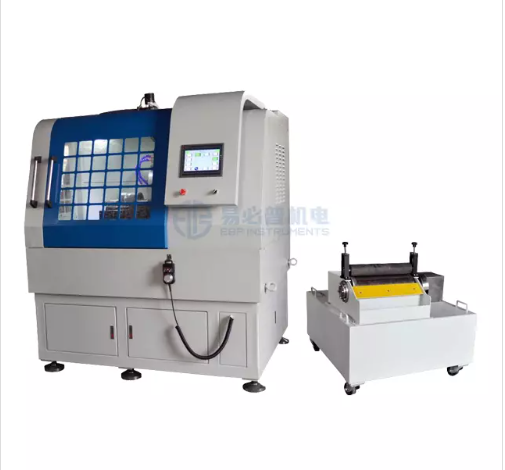

Kiểu dáng thân máy: thẳng đứng. Chủ yếu gồm phần trên (vỏ bảo vệ), phần giữa (khung), cửa trượt bên phải, cửa bên hông, khung dưới (hộp điện, hộp dụng cụ), phụ kiện, vòi rửa, bình chứa nước làm mát (độc lập).
Máy sử dụng động cơ biến tần, đĩa cắt truyền động trực tiếp, điều chỉnh tốc độ vô cấp, thiết kế nhỏ gọn và cấu trúc chắc chắn. Truyền động trực tiếp giúp truyền lực giữa động cơ và đĩa cắt, đảm bảo hiệu suất cao, độ ồn thấp, ít bảo trì và tuổi thọ cao hơn.
Thiết kế cắt đặc biệt dành cho các chi tiết gia công lớn, giúp việc bảo trì các bộ phận máy móc và gia công các chi tiết lớn trở nên dễ dàng hơn. Cửa trượt và cửa bản lề tạo không gian rộng rãi và khả năng tiếp cận không giới hạn, thuận tiện hơn cho việc đặt chi tiết gia công lớn vào đúng vị trí. Bạn có thể đưa chi tiết vào buồng cắt từ ba hướng (trên, trước và trái).
Khu vực làm việc được thiết kế khép kín hoàn toàn với nắp bảo vệ trong suốt để quan sát quá trình cắt. Được trang bị bình chứa nước làm mát, vui lòng tránh sử dụng nước máy làm chất làm mát. Sau khi hoàn thành công việc cắt, hãy sử dụng vòi rửa bên trái để rửa sạch rác bên trong rồi đóng cửa an toàn.
Thông số kỹ thuật:
|
Model |
CM-4 |
|||
|
Chế độ điều khiển |
Chế độ vận hành thủ công/tự động, liên kết ba trục, màn hình cảm ứng 10 inch, có thể chuyển sang sử dụng tay quay. |
|||
|
Tính năng |
Hệ thống thoát nước tự động, hệ thống báo động, đèn LED kép, định vị bằng laser đỏ. |
|||
|
Tốc độ cấp liệu |
3mm/phút, 5mm/phút, 8mm/phút, 12mm/phút (người dùng có thể điều chỉnh tốc độ cài đặt theo yêu cầu) |
|||
|
Kích thước đĩa cắt |
Φ380×2.8×Φ32 mm |
Φ400×3×Φ32 mm |
Φ400×3×Φ32 mm |
|
|
Kích thước bàn làm việc (X*Y) |
450×350 mm |
485×400 mm |
530×630 mm |
|
|
Trục Y Khoảng cách di chuyển tối đa |
250 mm |
300 mm |
420 mm |
|
|
Khoảng cách di chuyển tối đa trên trục X |
100 mm |
100 mm |
110 mm |
|
|
Khoảng cách di chuyển tối đa của trục Z |
200 mm |
230 mm |
230 mm |
|
|
Phần cắt tối đa |
120×120 mm |
200×150 mm |
300×150 mm |
|
|
Kích thước thiết bị |
120 mm |
200mm |
300 mm |
|
|
Động cơ biến tần |
Công suất 5,5 kW, Tốc độ quay: 500-2800 vòng/phút |
Công suất 7,5 kW, Tốc độ quay: 500-2800 vòng/phút |
Công suất 7,5 kW, Tốc độ quay: 500-2800 vòng/phút |
|
|
Động cơ cấp liệu |
Động cơ servo |
Động cơ servo |
Động cơ servo |
|
|
Thể tích của bể chứa nước |
120 lít |
120 lít |
120 lít |
|
|
Kích thước |
1450×1000×1850mm |
1550×1100×1900mm |
1650×1350×1900mm |
|
|
Cân nặng |
1800kg |
2200kg |
2500kg |
|
