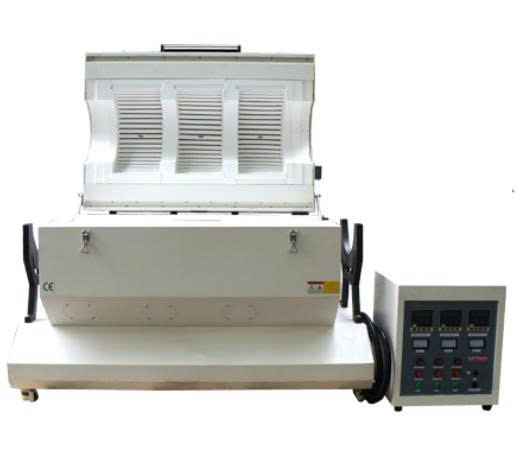

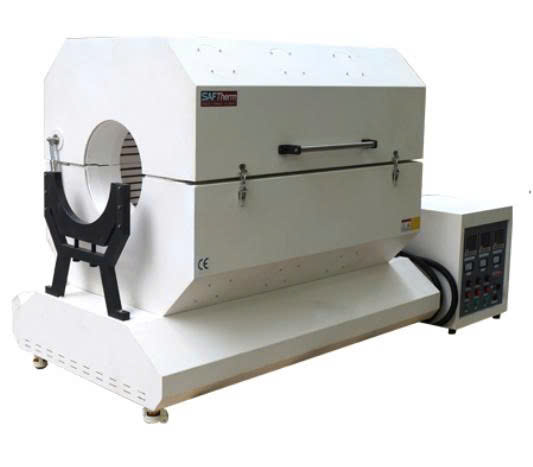

Lò nung ống 3 vùng đường kính lớn 324mm

Lò nung ống 3 vùng đường kính lớn 324mm
Model: STG-324-12-3
Hãng: Saftherm
Xuất xứ: Trung Quốc

Đặc trưng

Lò nung ống đường kính lớn bao gồm hệ thống gia nhiệt, hệ thống điều khiển nhiệt độ, ống làm việc, bộ phận làm kín và cấu trúc mở tự động của nắp lò. Nó có thể hoạt động trong môi trường chân không hoặc có bảo vệ khí quyển để đáp ứng các yêu cầu khác nhau của quy trình CVD. Có thể thiết lập nhiều vùng nhiệt độ. Đạt được điều kiện trường nhiệt độ đồng nhất cao, và cũng có thể được áp dụng cho các thí nghiệm về gradient trường nhiệt độ của vật liệu. Sản phẩm này được sử dụng rộng rãi trong quá trình thiêu kết thí điểm và các sản phẩm trong ngành vật liệu graphene, vật liệu điện cực dương và âm của pin lithium, vật liệu bán dẫn, năng lượng mới và xử lý nhiệt theo lô trong ngành công nghiệp vật liệu mới.

Vỏ lò

Vỏ được làm bằng thép cacbon thấp Q235, bề mặt có khả năng chống tĩnh điện và chống ăn mòn.
Khung kim loại hai lớp chắc chắn kết hợp với cấu trúc quạt cách nhiệt giúp nhiệt độ bề mặt lò thấp.
Chế độ sử dụng nằm ngang, cấu trúc mở phía trên, dễ vận hành.

Vật liệu chịu nhiệt

Thiết kế cách nhiệt nhiều lớp, bao gồm sợi gốm alumina nhẹ và lớp nền bằng tấm cách nhiệt chất lượng cao, không chứa thành phần amiăng, tổn thất nhiệt thấp và tiêu thụ năng lượng thấp.

Hệ thống sưởi

Bộ phận gia nhiệt bằng kim loại và gốm chất lượng cao, gia nhiệt bằng bức xạ tự do trong khoang lò, tiết kiệm năng lượng và hiệu suất cao, tuổi thọ dài.
Bộ phận gia nhiệt được nung nóng theo hình vòng hoặc trên hai mặt để đạt được độ đồng đều tốt trong lò nung.
Ba vùng gia nhiệt, mỗi vùng nhiệt độ có thể điều khiển nhiệt độ độc lập, đảm bảo độ đồng đều nhiệt độ tốt hơn.

Bảng điều khiển nhiệt độ

Chế độ điều khiển PID với SSR/SCR, điều khiển nhiệt độ chính xác
Cặp nhiệt điện tiêu chuẩn quốc tế, tuổi thọ cao.
Được trang bị đèn báo hiệu đang hoạt động và còi báo động quá nhiệt.

Bộ điều khiển chương trình

Bộ điều khiển tiên tiến đáp ứng các yêu cầu quy trình phức tạp.
Vận hành đơn giản và trực quan, lập trình linh hoạt
30 phân đoạn chương trình có thể lập trình
Cảnh báo quá nhiệt và lỗi, bảo vệ an toàn tự động

Chức năng bầu khí quyển chân không

Với mặt bích làm kín bằng thép không gỉ 304 để tạo chân không hoặc không khí trong ống lò nung.
Có thể lựa chọn ống làm việc bằng thủy tinh thạch anh chất lượng cao, hoặc ống làm việc bằng kim loại hoặc alumina để phù hợp với các điều kiện làm việc khác nhau.

Thông số kỹ thuật

Người mẫu	STG-150-12	STG-200-12	STG-280-12	STG-350-12
Kích thước ống lò nung	Φ150×1500mm	Φ200×1500mm	Φ280×1500mm	Φ350×1500mm
Khu vực sưởi ấm	900mm	900mm	900mm	900mm
Nhiệt độ tối đa	1200℃
Nhiệt độ làm việc	1100℃
Bộ phận gia nhiệt	Dây điện trở hợp kim chịu nhiệt cao HRE
Vật liệu buồng	Vật liệu sợi gốm alumina vô cơ đa tinh thể được điều chế bằng phương pháp lọc chân không ướt.
Độ chính xác kiểm soát nhiệt độ	±1℃
phần tử đo nhiệt độ	Cặp nhiệt điện loại N
Thiết bị điều khiển nhiệt độ	Thiết bị điều khiển nhiệt độ PID vi tính thông minh, điều khiển điện áp SSR, chức năng tự điều chỉnh tham số PID; lập trình được 30 phân đoạn chương trình, chương trình tăng nhiệt độ, chương trình giữ nhiệt, chương trình làm mát; điều khiển phân vùng ba cấp
Tốc độ gia nhiệt	Điều chỉnh tự do 1-20℃/phút
Cấu trúc lò nung	Cấu trúc tích hợp điều khiển nhiệt độ lò nung
Cấu hình tiêu chuẩn	Hệ thống điều khiển dạng mô-đun này sẽ phát ra tín hiệu cảnh báo bằng âm thanh và ánh sáng khi xảy ra hiện tượng quá nhiệt và đứt khớp nối trong quá trình hoạt động, đồng thời tự động hoàn thành các thao tác bảo vệ.
Bảo vệ an toàn	Thiết bị được trang bị cầu dao tự động, sẽ tự động ngắt mạch trong trường hợp ngắn mạch hoặc rò rỉ, giúp bảo vệ an toàn cho thiết bị và người vận hành.
Vỏ lò	Vỏ được gia công bằng máy CNC từ thép tấm cán nguội chất lượng cao, sau các công đoạn hàn, mài, đánh bóng, phốt phát hóa, tẩy gỉ và phun sơn tĩnh điện lên bề mặt.
Chứng nhận chất lượng	ISO9001 CE SGS TUV
Cấu hình tiêu chuẩn	1. Thân lò nung 2. Dây nguồn 3 mét 3. 1 cặp nhiệt điện 4. 1 sách hướng dẫn sử dụng 5. 1 móc treo lò nung 6. 1 đôi găng tay chịu nhiệt
Không bắt buộc	1. Bơm chân không cánh quay (tùy chọn) (độ chân không ≤ 5pa) 2. Bộ phận hút chân không bơm khuếch tán tùy chọn (độ chân không ≤6,67×10 ^-2 pa) 3. Bộ phận hút chân không bằng bơm phân tử (tùy chọn) (độ chân không ≤6,67×10 ^-4 pa) 4. Đồng hồ đo áp suất chân không kỹ thuật số tùy chọn (1,0×10⁵ ^- 1,0× ^10⁻¹ pa) 5. Lưu lượng kế dạng phao (tùy chọn) (phạm vi 100-1000ml/phút) 6. Thuyền thạch anh, nồi nấu kim loại và các thùng chứa vật liệu khác (tùy chọn).
Nhà sản xuất thiết bị gốc (OEM)	Dựa trên yêu cầu đầu ra của vật liệu thực tế từ người dùng, việc tùy chỉnh các thông số kỹ thuật đặc biệt của sản phẩm có thể được thực hiện.

Phụ kiện

1. Thân lò nung	1 bộ
2. Bộ điều khiển nhiệt độ	1
3. Dây nguồn dài 3 mét	1
4. Cặp nhiệt điện	1
5. Hướng dẫn sử dụng	1
6. Kìm kẹp nồi nấu kim loại	1
7. Găng tay chịu nhiệt độ cao	1 đôi
