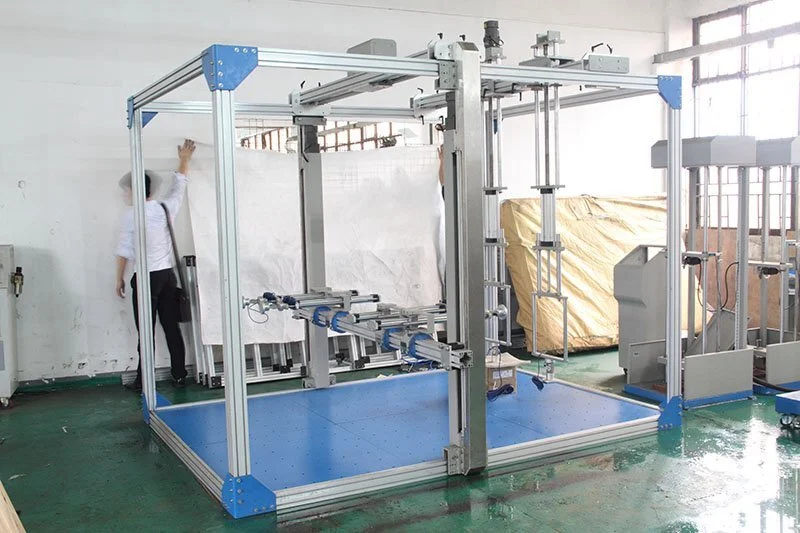

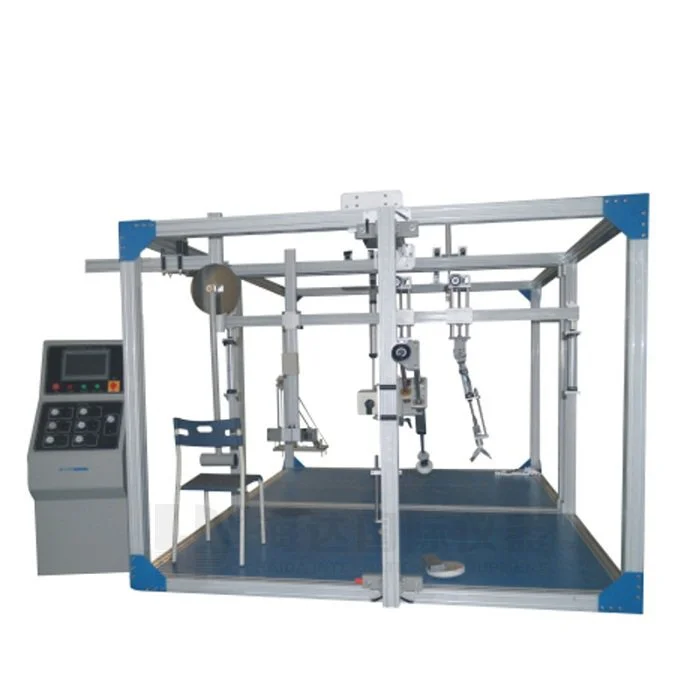

Dụng cụ kiểm tra toàn diện ghế HD-F743

Dụng cụ kiểm tra toàn diện ghế HD-F743

Model: HD-F743

Xuất xứ: Trung Quốc

Máy này bao gồm nhiều bộ phận:

1. Cơ cấu căng, động cơ servo và ròng rọc dây đai, cường độ quay được chuyển đổi thành lực căng và các giá trị lực bổ sung được cảm biến quay đọc chính xác lực căng, hoạt động điều khiển vòng kín của động cơ servo để đạt được số lần kéo. Thử nghiệm tĩnh và chu kỳ. Tốc độ và vòng quay có thể được thiết lập tự do. Chủ yếu được sử dụng cho các thử nghiệm 5, 6, 13, 14, 15 và 16.

2. Ngoài ra, máy này còn được trang bị hai nhóm bộ truyền động điện, mỗi nhóm dành cho một bộ phận thẳng đứng và một nhóm cho bộ phận nằm ngang, mỗi nhóm có thể điều chỉnh tốc độ và lực đẩy độc lập. Hành trình là 500mm.

3. Phương tiện thẳng đứng của động cơ servo có thể được sử dụng cho bộ truyền động, điều chỉnh vị trí thẳng đứng, chủ yếu được sử dụng cho các thử nghiệm đầu tiên 11, 4, 22, 23 và 24; áp suất tối đa là 150 kg.

4. Động cơ servo của thiết bị cân bằng cho phép điều chỉnh vị trí phanh lên xuống và sang trái sang phải một cách linh hoạt để đáp ứng nhu cầu của các vị trí thử nghiệm khác nhau, chủ yếu được sử dụng cho thử nghiệm 10, 12.3 và 12.4. Lực đẩy tối đa 50 kg, phạm vi điều chỉnh lên xuống từ 500 mm đến 1200 mm.

5. Tấm đáy của máy thử nghiệm được khoan nhiều hàng lỗ vít để dễ dàng lắp đặt các phụ kiện khác nhau và cố định điều kiện thử nghiệm.

6. Mỗi đầu truyền động điện đều có khớp nối nhanh để dễ dàng thay thế khối tải và phụ kiện.

7. Chế độ điều khiển: PLC với màn hình cảm ứng LCD

8, giá trị sức căng tối đa: 150kg

9. Giá trị lực đẩy tối đa (theo phương ngang): 50kg

10. Giá trị áp suất tối đa (theo phương thẳng đứng) 150kg

11. Có thể được trang bị máy tính để ghi lại lực và sự thay đổi độ dịch chuyển.

Thông số kỹ thuật chính:

Độ chính xác của cảm biến: 0,3%

Bảng điều khiển: bộ điều khiển màn hình cảm ứng LCD có thể lập trình

Kích thước mẫu vật tối đa: (Dài × Rộng × Cao) 2200 × 1200 × 1200 mm

Tải trọng tối đa của ghế: 0~200kg (có thể điều chỉnh)
