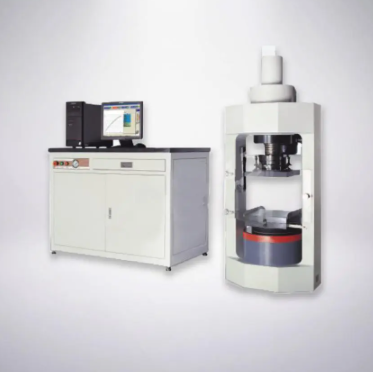

DRK123—-Máy kiểm tra áp suất servo điện-thủy lực được điều khiển bằng máy vi tính (2000KN)
Model: DRK123
Xuất xứ: Trung Quốc
Đặc điểm:
- Máy chủ SỬ DỤNG cấu trúc khung thép đúc tích hợp, cường độ cao, độ cứng tốt, khả năng chịu lực tối đa theo thiết kế là 2600 kn, đảm bảo rằng dưới tác dụng của biến dạng mở rộng thân khung căng 2000 kn nhỏ hơn 0,1 mm.
- Máy chủ nằm trong khung có chiều rộng 480 mm, để lắp đặt các thiết bị thử nghiệm khác nhau, khoảng cách tối đa 300 mm giữa tấm áp suất trên và dưới. Hướng dẫn chuyển động của tấm áp suất trên và dưới và công tắc giới hạn được lắp đặt trong khung của động cơ chính để đảm bảo sự ổn định và an toàn của quá trình thử nghiệm.
- Cơ cấu điều chỉnh vít cài sẵn sử dụng vít hình chữ nhật có khả năng chịu lực lớn và độ chính xác cao. Nó được dẫn động bằng bánh xích và được trang bị các đai ốc có khe hở để đảm bảo độ ổn định của máy khi chịu áp lực và dữ liệu thực tế về tải và dỡ tải ổn định.
- Với xi lanh dầu hai chiều, hành trình hiệu dụng của piston xi lanh 100 mm, với van hồi lưu nhanh, khả năng điều chỉnh nhanh như vậy, thuận lợi cho các chiều cao khác nhau của mẫu đối với biến dạng cao su và nhựa chẳng hạn như thử nghiệm vật liệu lớn hơn, để rút ngắn chu kỳ thử nghiệm.
- Máy chủ sử dụng cơ cấu kẹp đầu nổi hình vòng cung, kết hợp với khung và gia công chính xác, thử nghiệm và lắp ráp xi lanh, để đảm bảo rằng trong đường tâm nén mẫu thử tải và máy có trục ứng suất tổng thể đồng trục, mẫu nén đồng đều.
- Cảm biến tải toàn diện có độ chính xác cao, độ chính xác cao, độ nhạy cao, độ lặp lại tốt, thông qua hiệu chuẩn ngẫu nhiên sau khi thử nghiệm không bị ảnh hưởng bởi ngoại lực, có thể đảm bảo tính chính xác của quá trình thử nghiệm và các thông số.
- Máy chủ xung quanh bàn ép được trang bị phễu bằng thép không gỉ, kiểm tra có thể đập xỉ để đóng lại. Vỏ bảo vệ bằng tấm mica được đặt ở mặt trước, có thể ngăn ngừa vỡ mà không cản trở việc quan sát.
Thông số kỹ thuật:
1. Lực kiểm tra tối đa: 2000kN;
2.Cấp độ: 0,5 ；
3. Phạm vi đo lực thử: 1% ～ 100% lực thử tối đa ；
4. Độ phân giải màn hình tải: 1/500000 của toàn dải (Toàn bộ quá trình không được phân loại, độ phân giải không thay đổi)；
5. Sai số tương đối của chỉ báo lực kiểm tra: ± 0,5%;
6. Khoảng cách giữa các bàn làm việc: 300mm;
7. Kích thước tấm ép trên và dưới:300×300mm；
8. Tốc độ nâng của vít điện: 240mm / phút;
9. Hành trình tối đa của piston làm việc: 100mm;
10. Vận tốc dịch chuyển tối đa của piston: 80mm / phút;
11. Lưu lượng bơm dầu định mức: 7,5L / phút;
12. Kích thước bên ngoài của nguồn thủy lực: 1350×600×950(mm)；
13. Kích thước máy chính: 700×650×1620(mm)；
14. Tổng công suất: 4,5kW（380V）+1,5kW（220V）
15. Nguồn điện: Hệ thống ba pha năm nhỏ;
16. Trọng lượng: 2000kg
