Buồng thử nghiệm phun nước áp suất cao PX9K

Buồng thử nghiệm phun nước áp suất cao PX9K

Model: HD-E706-3

Xuất xứ: Trung Quốc

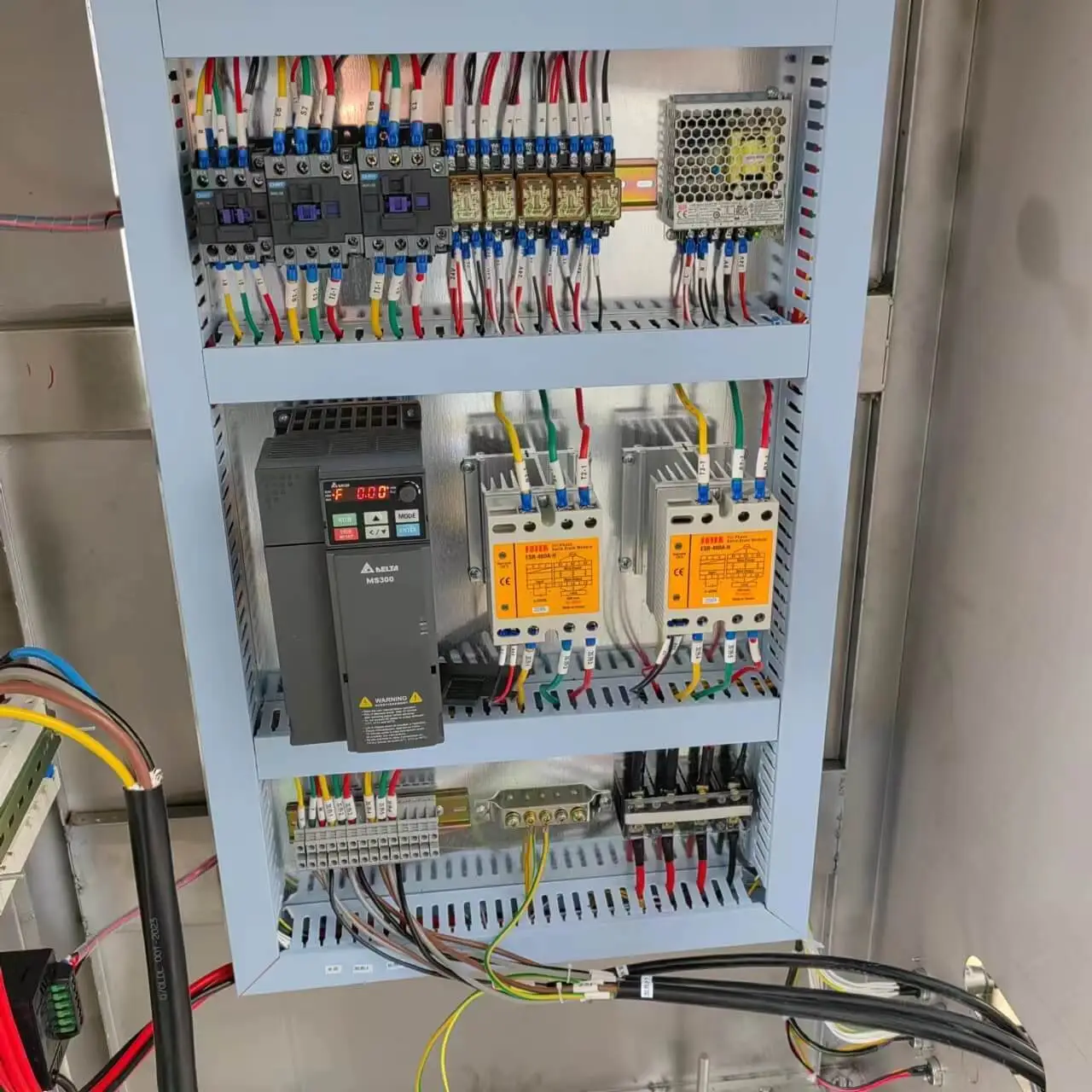

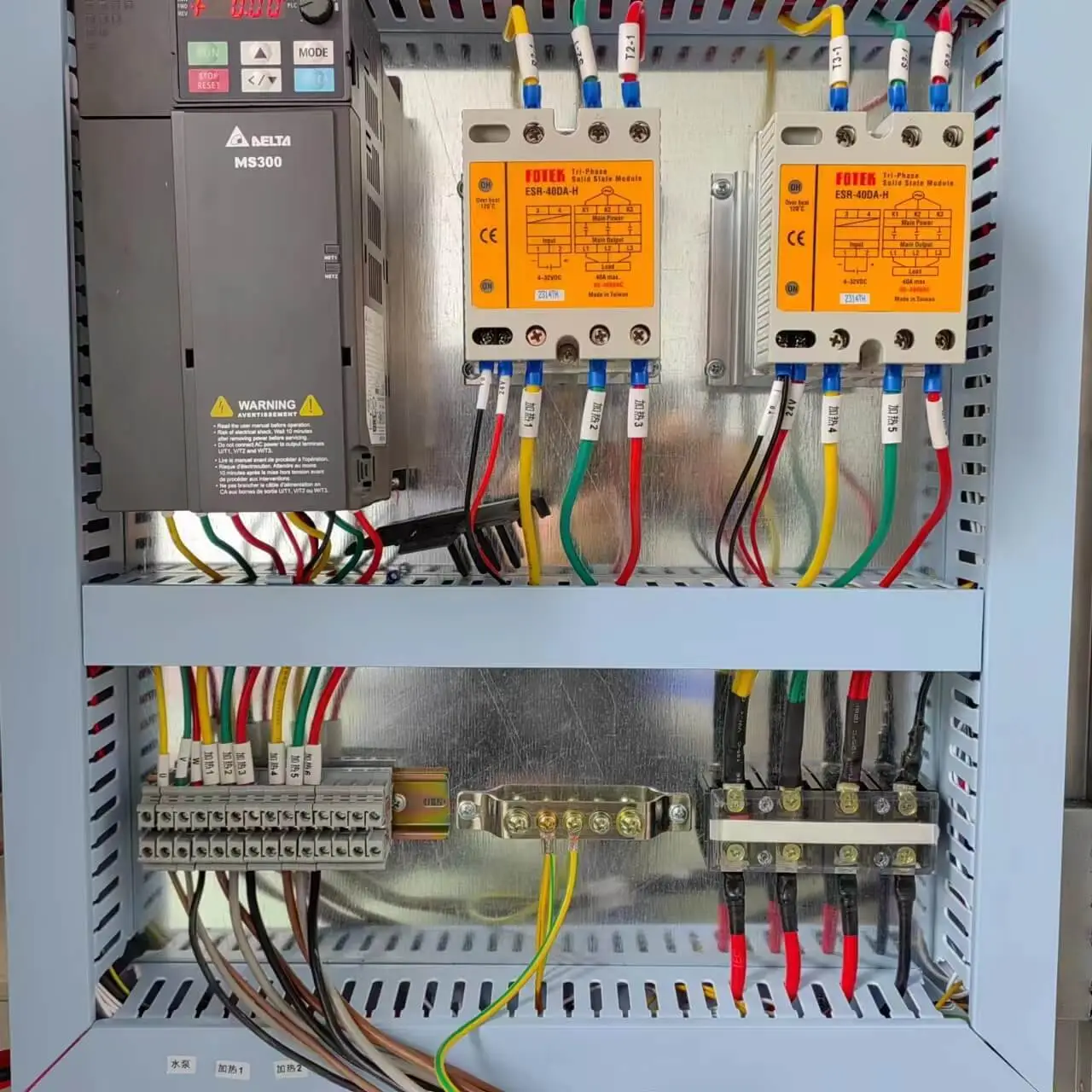

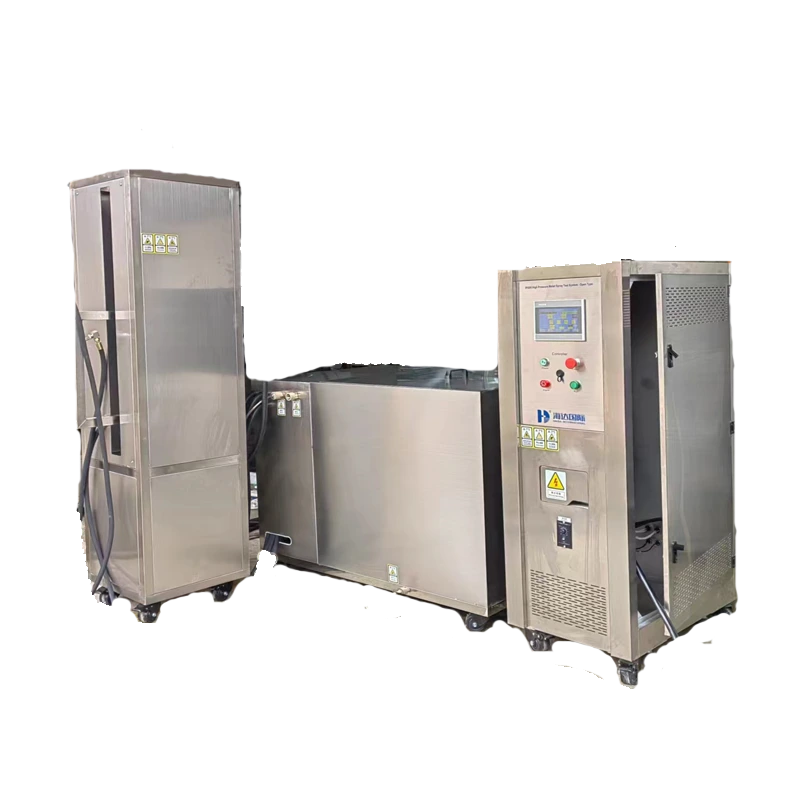

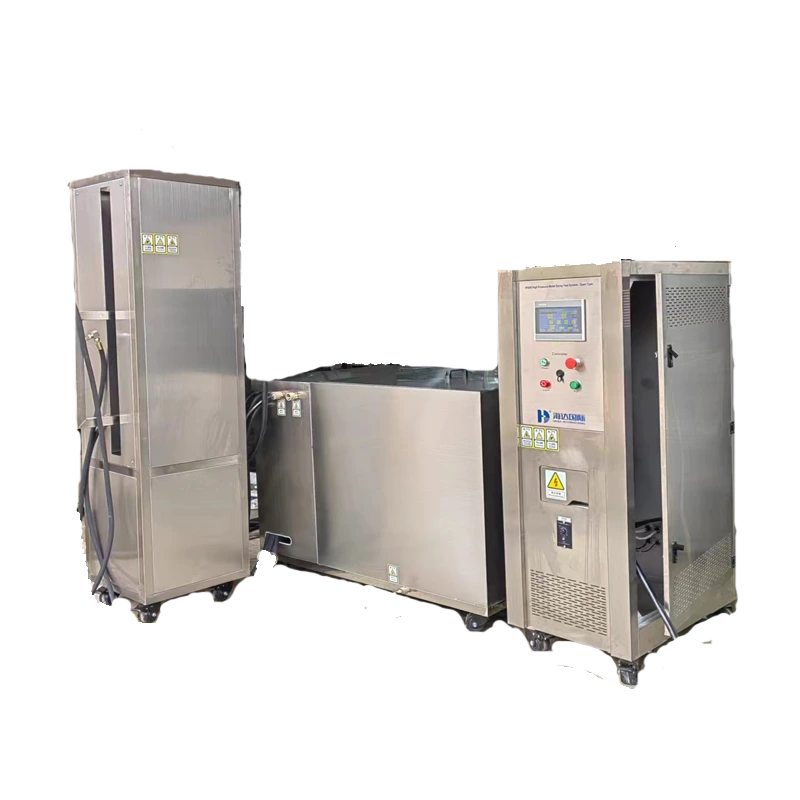

1. Thiết bị này được chia thành ba phần: trên, dưới và bên phải. Phần trên là khu vực làm việc (khu vực phun và bàn xoay), phần bên phải là tủ điều khiển điện và bồn chứa nước. Thiết bị được lựa chọn với vật liệu chất lượng cao, các phụ kiện được làm bằng thép không gỉ, thiết kế hợp lý và bền bỉ. Cấu tạo gồm: các bộ phận phun nước áp lực cao / bàn xoay làm việc / bộ phận điều khiển điện.

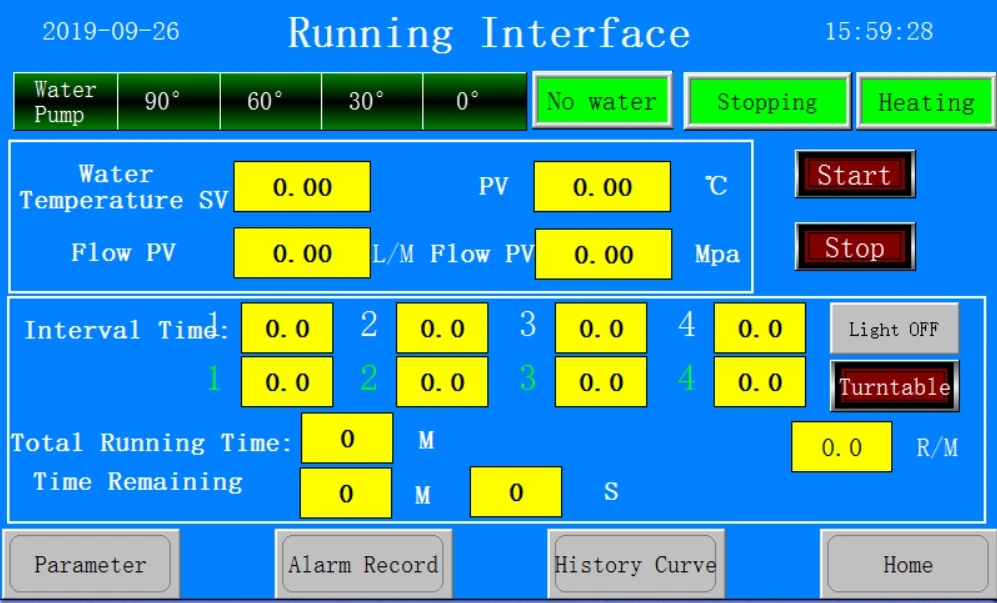

2. Giá đỡ mẫu được thiết kế để chịu tải 20 kg, xoay 360 độ theo phương ngang. Thiết bị truyền động có thể được cài đặt trực tiếp trên màn hình cảm ứng để điều chỉnh tốc độ, được điều khiển bởi bộ điều khiển PLC, dễ vận hành, tránh được sự thiếu chính xác và rườm rà của các thiết bị tương tự trước đây phải điều chỉnh thủ công bằng cảm tính. Phần dưới của bàn xoay được trang bị vòng trượt dẫn điện, mẫu có thể được cấp điện trong quá trình thử nghiệm: mẫu có thể được kết nối với nguồn điện DC 10A, 10~24V bên ngoài mà không ảnh hưởng đến sự quay của bàn xoay, điện áp giảm <2V.

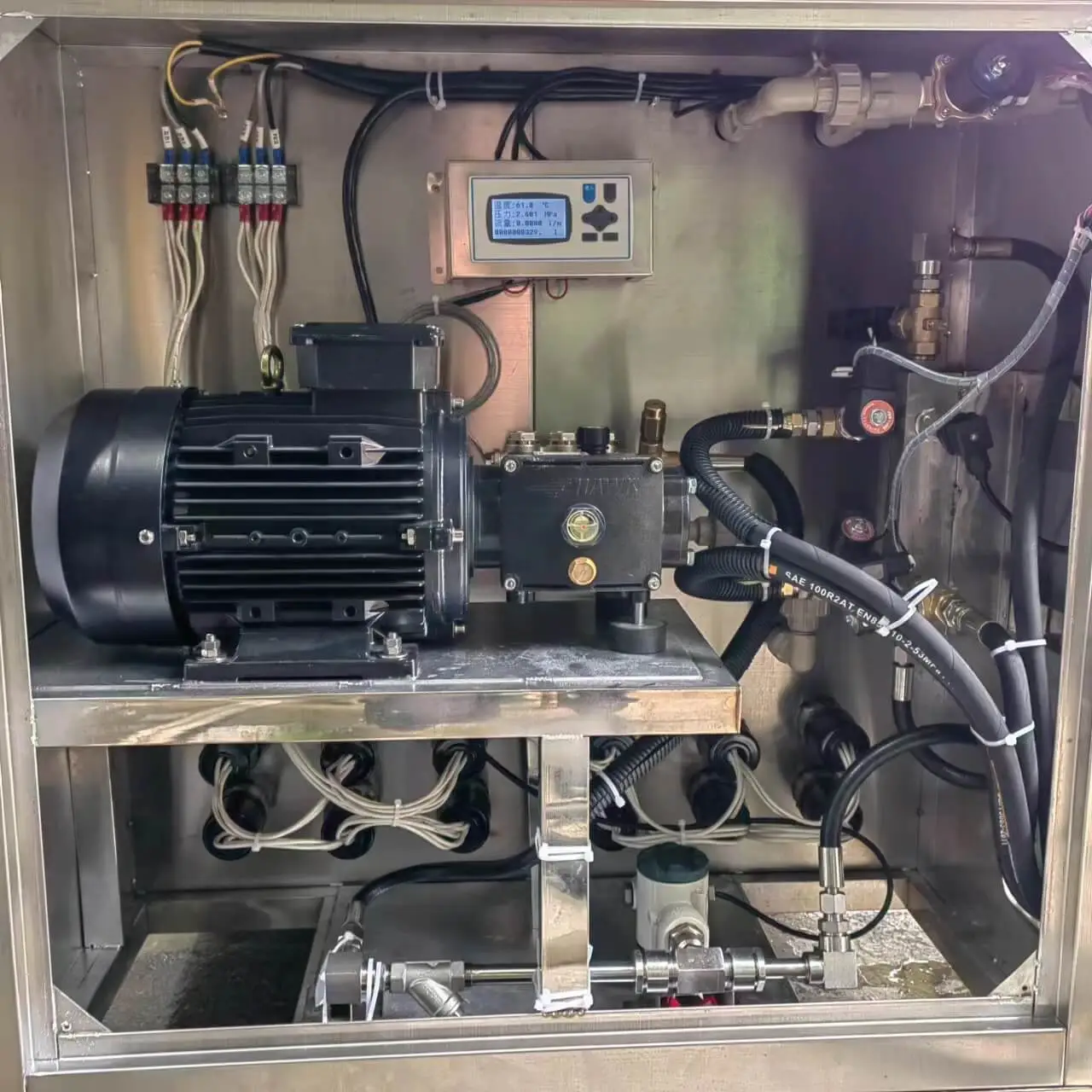

3. Thiết bị được trang bị một bồn chứa nước đủ lớn để phun nước. Động cơ hút sẽ tạo áp suất cho nước trong bồn chứa vào đường ống, và thông qua việc điều chỉnh van xả áp, lưu lượng và áp suất quy định được duy trì và phun ra từ vòi phun. Bơm nước là loại bơm piston cao áp, vòi phun là loại vòi phun dạng quạt phun sương.

4. Lưu lượng kế: Lưu lượng kế điện từ, cảm biến lưu lượng điện từ và bộ chuyển đổi lưu lượng điện từ, dựa trên nguyên lý cảm ứng dòng điện từ Faraday, có thể được sử dụng để đo lưu lượng nước thử nghiệm, có thể thực hiện việc điều khiển, điều chỉnh, hiển thị và tích lũy lưu lượng. Thông qua bộ chuyển đổi, tín hiệu đầu ra 4 ~ 20mADC được kết nối với bộ điều khiển trung tâm, chịu sự điều khiển và hiển thị của nó.
