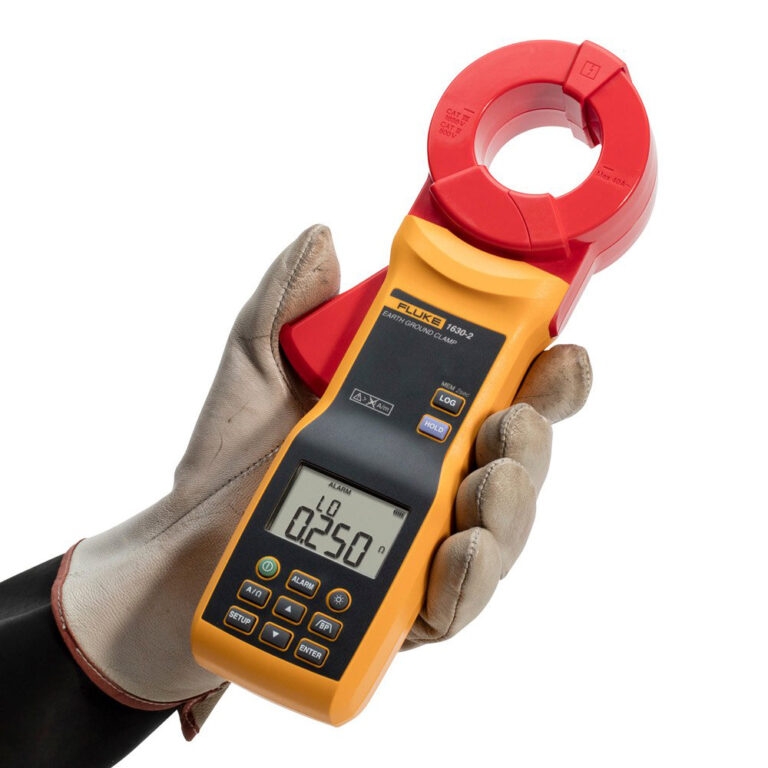

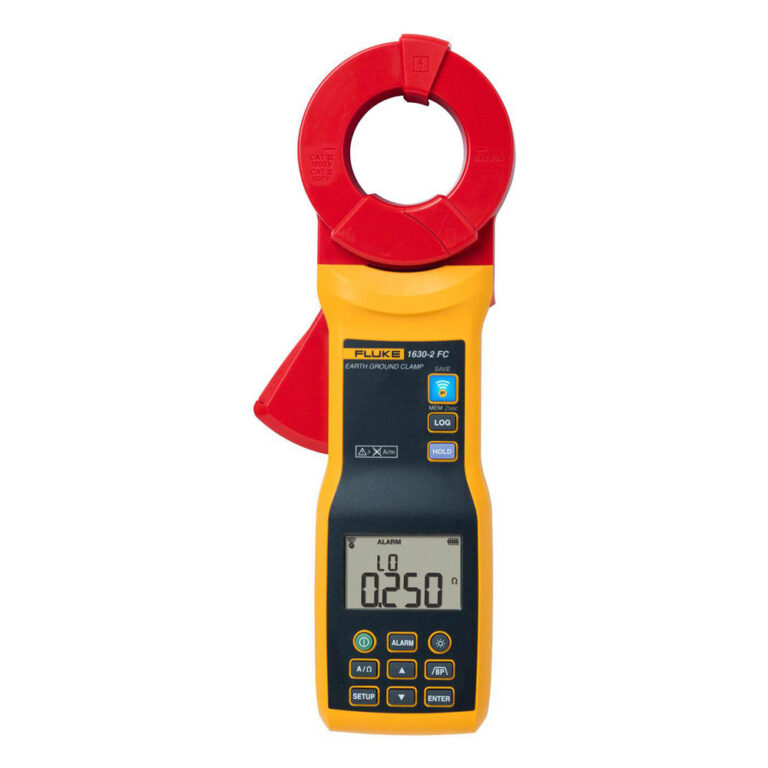

Ampe kìm đo điện trở đất FLUKE 1630-2 FC

Ampe kìm đo điện trở đất FLUKE 1630-2 FC

Xuất xứ: Mỹ

Hãng: Fluke

Model: 1630-2 FC

Đặc điểm:

Khả năng Xác định Dòng Dò AC: Fluke 1630-2 FC cho phép xác định dòng dò AC mà không cần ngắt kết nối cọc nối đất khỏi hệ thống nối đất. Đây là giải pháp lý tưởng khắc phục sự cố hệ thống, đặc biệt trong những trường hợp cần duy trì liên tục hệ thống.
Độ Bền: Cảm biến kẹp được thiết kế rất chắc chắn, luôn được căn chỉnh và hiệu chuẩn, ngay cả trong các điều kiện công nghiệp khắc nghiệt.
Phép Đo Dữ Liệu Liên Tục: Ampe kìm nối đất tự động ghi dữ liệu theo chu kỳ thiết lập và có thể lưu trữ tới 32,760 số đo trong bộ nhớ. Điều này tiết kiệm thời gian bằng cách tự động ghi và lưu trữ giá trị đo.
Ngưỡng Cảnh Báo: Thiết bị cho phép thiết lập các giới hạn cảnh báo cao/thấp tùy chỉnh để nhanh chóng đánh giá giá trị đo.
Bộ Lọc Nhiễu: Chức năng bộ lọc thông dải có thể lựa chọn giúp loại bỏ nhiễu không mong muốn từ các phép đo dòng rò AC, tăng độ chính xác của kết quả đo

Thông số kỹ thuật:

Thông số kỹ thuật về điện của Fluke 1630-2 FC
Điện áp nối đất tối đa	1000 V
Loại pin	AA alkaline IEC/EN LR6 (x4)
Thời lượng pin	Hơn 15 giờ
* Ở chế độ đo điện trở nối đất, với đèn nền tắt và chế độ RF tắt
Dải tần số	40 Hz đến 1 kHz
Chống xâm nhập	IEC/EN 60529: IP30 với má kìm đóng
LCD	Số đọc kỹ thuật số	9999 số đếm
	Tốc độ làm mới (refresh)	4 mỗi giây
Nhiệt độ hoạt động	-10 °C đến +50 °C
Nhiệt độ bảo quản	-20 °C đến 60 °C
Độ ẩm vận hành	Không ngưng tụ (<10 °C) (< 50 °F)
	≤90% RH (tại 10 °C đến 30 °C [50 °F đến 86 °F])
	≤75% RH (tại 30 °C đến 40 °C [86 °F đến 104 °F])
	≤45% RH (tại 40 °C đến 50 °C [104 °F đến 122 °F])
	(Không ngưng tụ)
Độ cao vận hành	2000 m (6561 feet)
Độ cao bảo quản	12 000 m (39.370 feet)
Nhiệt độ tham chiếu	23 °C ±5 °C (73 °F ±9 °F)
Hệ số nhiệt độ	0,15% x (độ chính xác chỉ định)/ °C (<18 °C hoặc >28 °C ([<64,4 °F hoặc >82,4 °F])
Chỉ báo quá tải	OL
Dung lượng lưu trữ dữ liệu	Tối thiểu 32.760 phép đo
Chu kỳ lưu trữ dữ liệu	1 giây đến 59 phút và 59 giây
Hiển thị thông số số đọc với điện trở mạch vòng chuẩn của Fluke 1630-2 FC
Đầu vào (Ω)	Tối thiểu	Tối đa
0,474	0,417	0,531
0,5	0,443	0,558
=”10″	9,55	10,45
=”100″	=”96″	=”104″
An toàn của Fluke 1630-2 FC
Thông số chung	IEC/EN 61010-1: Mức ô nhiễm 2 IEC/EN 61557-1
Phép đo	IEC/EN 61010-2-032: CAT IV 600 V / CAT III 1000 V
Ampe kìm dòng điện để đo dòng điện rò rỉ	IEC/EN 61557-13: Class 2, ≤30 A/m
Điện trở nối đất	IEC/EN 61557-5
Tính hiệu quả của phép đo bảo vệ	IEC/EN 61557-16
Tính tương thích điện từ (EMC)	Quốc tế	IEC/EN 61326-1: Môi trường điện từ di động
		CISPR 11: Nhóm 1, Hạng B, IEC/EN 61326-2-2
	Hàn Quốc (KCC)	Thiết bị hạng A (Thiết bị Giao tiếp và Truyền phát Công nghiệp)
	Hoa Kỳ (FCC)	47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103
Thông số kỹ thuật chung của Fluke 1630-2 FC
Kích thước dây dẫn	Xấp xỉ 40 mm (1,57 in)
Kích thước (D x R x C)	283 x 105 x 48 mm (11,1 x 4,1 x 1,9 in)
Trọng lượng	880g (31 oz)
Bảo hành	Một năm
Điện trở nối đất mạch vòng của Fluke 1630-2 FC
Phạm vi của Fluke 1630-2 FC	Độ chính xác =”1″ ± (% số đọc + Ω)
0,025 Ω đến 0,249 Ω	1,5% + 0,02 Ω
0,250 Ω đến 0,999 Ω	1,5% + 0,05 Ω
1,000 Ω đến 9,999 Ω	1,5% + 0,10 Ω
10,00 Ω đến 49,99 Ω	1,5% + 0,30 Ω
50,00 Ω đến 99,99 Ω	1,5% + 0,50 Ω
100,0 Ω đến 199,9 Ω	3,0% + 1,0 Ω
200,0 Ω đến 399,9 Ω	5,0% + 5,0 Ω
400 Ω đến 599 Ω	10,0% + 10 Ω
600 Ω đến 1500 Ω	20,00%
=”1″ Điện trở mạch vòng không có điện cảm, dây nối ở trung tâm và vuông góc với má kìm
mA dòng điện rò rỉ nối đất
Tự động chọn dải 50/60 Hz, hiệu dụng thực, hệ số đỉnh CF ≤3
Phạm vi của Fluke 1630-2 FC	Độ phân giải	Độ chính xác =”1″ ± (% số đọc + mA)
0,200 mA đến 3,999 mA	1 μA	2,0% + 0,05 mA
4,00 mA đến 39,99 mA	10 μA	2,0% + 0,03 mA
40,0 mA đến 399,9 mA	100 μA	2,0% + 0,3 mA
0,400 A đến 3,999 A	1 mA	2,0% + 3 mA
4,00 A đến 39,99 A	10 mA	2,0% + 30 mA
=”1″ Áp dụng cho tần số tín hiệu 40 Hz đến 1 kHz với bộ lọc TẮT 40 Hz đến 70 Hz với bộ lọc BẬT
